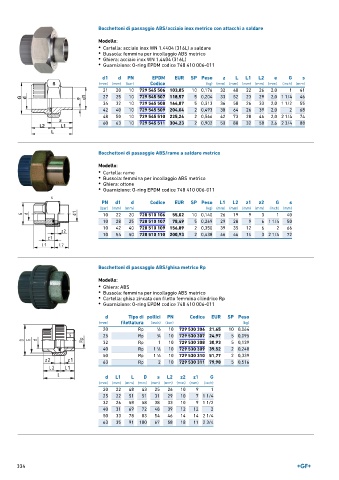

Page 334 - GEORGFISCHER - LISTINO 896
P. 334
Bocchettoni di passaggio ABS/acciaio inox metrico con attacchi a saldare
Modello:
• Cartella: acciaio inox WN 1.4404 (316L) a saldare
• Bussola: femmina per incollaggio ABS metrico
• Ghiera: acciaio inox WN 1.4404 (316L)
• Guarnizione: O-ring EPDM codice 748 410 006-011
d1 d PN EPDM EUR SP Peso z L L1 L2 e G s
(mm) (mm) (bar) Codice (kg) (mm) (mm) (mm) (mm) (mm) (inch) (mm)
21 20 10 729 545 506 103,85 10 0,176 32 48 22 26 2,0 1 41
27 25 10 729 545 507 118,57 5 0,204 33 52 23 29 2,0 1 1/4 46
34 32 10 729 545 508 144,87 5 0,313 36 58 26 33 2,0 1 1/2 55
42 40 10 729 545 509 204,04 2 0,493 38 64 26 39 2,0 2 68
48 50 10 729 545 510 225,24 2 0,566 42 73 28 46 2,0 2 1/4 74
60 63 10 729 545 511 304,23 2 0,902 50 88 32 58 2,6 2 3/4 88
Bocchettoni di passaggio ABS/rame a saldare metrico
Modello:
• Cartella: rame
• Bussola: femmina per incollaggio ABS metrico
• Ghiera: ottone
• Guarnizione: O-ring EPDM codice 748 410 006-011
PN d1 d Codice EUR SP Peso L1 L2 z1 z2 G s
(bar) (mm) (mm) (kg) (mm) (mm) (mm) (mm) (inch) (mm)
10 22 20 720 510 106 55,02 10 0,140 26 19 9 3 1 40
10 28 25 720 510 107 78,49 5 0,269 29 28 9 6 1 1/4 50
10 42 40 720 510 109 156,89 2 0,350 39 35 12 6 2 66
10 54 50 720 510 110 200,93 2 0,438 46 46 14 3 2 1/4 72
Bocchettoni di passaggio ABS/ghisa metrico Rp
Modello:
• Ghiera: ABS
• Bussola: femmina per incollaggio ABS metrico
• Cartella: ghisa zincata con filetto femmina cilindrico Rp
• Guarnizione: O-ring EPDM codice 748 410 006-011
d Tipo di pollici PN Codice EUR SP Peso
(mm) filettatura (inch) (bar) (kg)
20 Rp 1 ∕2 10 729 530 306 21,65 10 0,064
25 Rp 3 ∕4 10 729 530 307 24,97 5 0,095
32 Rp 1 10 729 530 308 30,93 5 0,139
40 Rp 1 ∕4 10 729 530 309 39,52 2 0,240
1
50 Rp 1 ∕2 10 729 530 310 51,77 2 0,339
1
63 Rp 2 10 729 530 311 79,90 5 0,516
d L1 L D s L2 z2 z1 G
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
20 22 48 43 25 26 10 9 1
25 22 51 51 31 29 10 7 1 1/4
32 26 58 58 38 33 10 9 1 1/2
40 31 69 72 48 39 12 12 2
50 33 78 83 54 46 14 14 2 1/4
63 35 91 100 67 58 18 11 2 3/4
