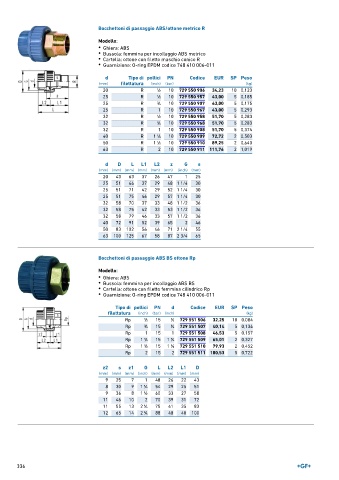

Page 336 - GEORGFISCHER - LISTINO 896

Bocchettoni di passaggio ABS/ottone metrico R
Modello:
• Ghiera: ABS
• Bussola: femmina per incollaggio ABS metrico
• Cartella: ottone con filetto maschio conico R
• Guarnizione: O-ring EPDM codice 748 410 006-011

d Tipo di pollici PN Codice EUR SP Peso
(mm) filettatura (inch) (bar) (kg)
20 R 1 ∕2 10 729 550 906 34,23 10 0,123
25 R 1 ∕2 10 729 550 957 43,00 5 0,185
25 R 3 ∕4 10 729 550 907 43,00 5 0,175
25 R 1 10 729 550 967 43,00 5 0,293
32 R 1 ∕2 10 729 550 958 51,70 5 0,283
32 R 3 ∕4 10 729 550 968 51,70 5 0,283
32 R 1 10 729 550 908 51,70 5 0,374
40 R 1 ∕4 10 729 550 909 72,72 2 0,503
1
50 R 1 ∕2 10 729 550 910 89,25 2 0,640
1
63 R 2 10 729 550 911 111,76 2 1,019
d D L L1 L2 z G s
(mm) (mm) (mm) (mm) (mm) (mm) (inch) (mm)
20 43 63 37 26 47 1 25
25 51 66 37 29 48 1 1/4 30
25 51 71 42 29 52 1 1/4 30
25 51 75 46 29 57 1 1/4 30
32 58 70 37 33 48 1 1/2 36
32 58 75 42 33 53 1 1/2 36
32 58 79 46 33 57 1 1/2 36
40 72 91 52 39 65 2 46
50 83 102 56 46 71 2 1/4 55
63 100 125 67 58 87 2 3/4 65

Bocchettoni di passaggio ABS BS ottone Rp

Modello:
• Ghiera: ABS
• Bussola: femmina per incollaggio ABS BS
• Cartella: ottone con filetto femmina cilindrico Rp
• Guarnizione: O-ring EPDM codice 748 410 006-011

Tipo di pollici PN d Codice EUR SP Peso
filettatura (inch) (bar) (inch) (kg)
Rp 1 ∕2 15 1 ∕2 729 551 506 32,25 10 0,084
Rp 3 ∕4 15 3 ∕4 729 551 507 40,14 5 0,134
Rp 1 15 1 729 551 508 46,53 5 0,157
Rp 1 ∕4 15 1 ∕4 729 551 509 65,01 2 0,327
1
1
Rp 1 ∕2 15 1 ∕2 729 551 510 79,93 2 0,452
1
1
Rp 2 15 2 729 551 511 100,53 5 0,722
z2 s z1 G L L2 L1 D
(mm) (mm) (mm) (inch) (mm) (mm) (mm) (mm)
9 25 7 1 48 26 22 43
8 30 9 1 ∕4 54 29 25 51
1
9 36 8 1 ∕2 60 33 27 58
1
11 46 10 2 70 39 31 72
11 55 13 2 ∕4 75 41 35 83
1
12 65 14 2 ∕4 88 48 40 100
3

336
