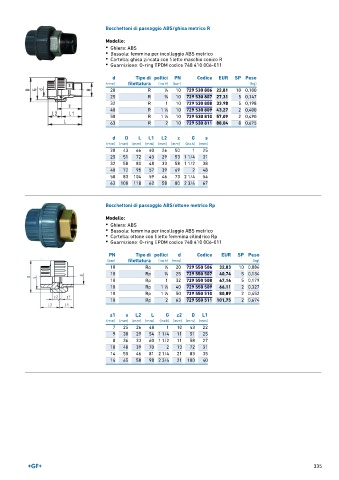

Page 335 - GEORGFISCHER - LISTINO 896

Bocchettoni di passaggio ABS/ghisa metrico R
Modello:
• Ghiera: ABS
• Bussola: femmina per incollaggio ABS metrico
• Cartella: ghisa zincata con filetto maschio conico R
• Guarnizione: O-ring EPDM codice 748 410 006-011

d Tipo di pollici PN Codice EUR SP Peso
(mm) filettatura (inch) (bar) (kg)
20 R 1 ∕2 10 729 530 806 22,81 10 0,100
25 R 3 ∕4 10 729 530 807 27,31 5 0,147
32 R 1 10 729 530 808 33,98 5 0,198
40 R 1 ∕4 10 729 530 809 43,27 2 0,400
1
50 R 1 ∕2 10 729 530 810 57,09 2 0,490
1
63 R 2 10 729 530 811 88,04 8 0,675
d D L L1 L2 z G s
(mm) (mm) (mm) (mm) (mm) (mm) (inch) (mm)
20 43 66 40 26 50 1 25
25 51 72 43 29 53 1 1/4 31
32 58 80 48 33 58 1 1/2 38
40 72 95 57 39 69 2 48
50 83 104 59 46 73 2 1/4 54
63 100 118 62 58 80 2 3/4 67

Bocchettoni di passaggio ABS/ottone metrico Rp

Modello:
• Ghiera: ABS
• Bussola: femmina per incollaggio ABS metrico
• Cartella: ottone con filetto femmina cilindrico Rp
• Guarnizione: O-ring EPDM codice 748 410 006-011

PN Tipo di pollici d Codice EUR SP Peso
(bar) filettatura (inch) (mm) (kg)
10 Rp 1 ∕2 20 729 550 506 32,83 10 0,084
10 Rp 3 ∕4 25 729 550 507 40,74 5 0,134
10 Rp 1 32 729 550 508 47,14 5 0,179
10 Rp 1 ∕4 40 729 550 509 66,11 2 0,327
1
10 Rp 1 ∕2 50 729 550 510 80,89 2 0,452
1
10 Rp 2 63 729 550 511 101,75 2 0,674
z1 s L2 L G z2 D L1
(mm) (mm) (mm) (mm) (inch) (mm) (mm) (mm)
7 25 26 48 1 10 43 22
9 30 29 54 1 1/4 11 51 25
8 36 33 60 1 1/2 11 58 27
10 48 39 70 2 13 72 31
14 55 46 81 2 1/4 21 83 35
14 65 58 98 2 3/4 21 100 40

335
