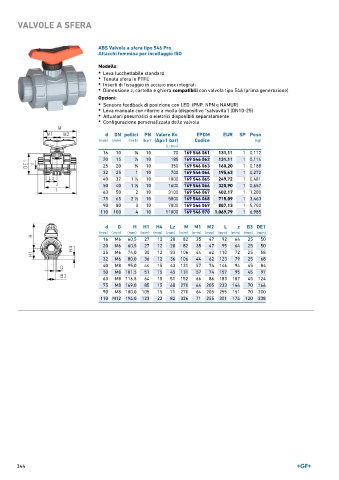

Page 344 - GEORGFISCHER - LISTINO 896

VALVOLE A SFERA

ABS Valvola a sfera tipo 546 Pro
Attacchi femmina per incollaggio ISO

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 70 169 546 061 131,11 1 0,112
20 15 1 ∕2 10 185 169 546 062 131,11 1 0,114
25 20 3 ∕4 10 350 169 546 063 160,20 1 0,188
32 25 1 10 700 169 546 064 195,63 1 0,272
40 32 1 ∕4 10 1000 169 546 065 249,72 1 0,481
1
50 40 1 ∕2 10 1600 169 546 066 320,90 1 0,657
1
63 50 2 10 3100 169 546 067 402,17 1 1,200
75 65 2 ∕2 10 5000 169 546 068 715,09 1 3,463
1
90 80 3 10 7000 169 546 069 887,13 1 5,700
110 100 4 10 11000 169 546 070 1.069,79 1 6,985
d G H H1 H4 Lz M M1 M2 L z B3 DE1
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 M6 60,5 27 12 28 82 35 47 92 64 25 50
20 M6 60,5 27 12 28 82 35 47 95 64 25 50
25 M6 74,0 30 12 33 106 44 62 110 72 25 58
32 M6 80,0 36 12 36 106 44 62 123 79 25 68
40 M8 95,0 44 15 43 131 57 74 146 94 45 84
50 M8 101,5 51 15 45 131 57 74 157 95 45 97
63 M8 116,5 64 15 51 152 66 86 183 107 45 124
75 M8 169,0 85 15 68 270 64 205 233 144 70 166
90 M8 180,0 105 15 71 270 64 205 255 151 70 200
110 M12 194,0 123 22 82 326 71 255 301 174 120 238
