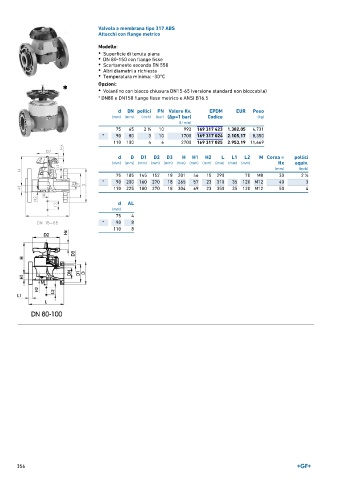

Page 356 - GEORGFISCHER - LISTINO 896

Valvola a membrana tipo 317 ABS
Attacchi con flange metrico

Modello:
• Superficie di tenuta piana
• DN 80-150 con flange fisse
• Scartamento secondo EN 558
• Altri diametri a richiesta
• Temperatura minima: -30°C

Opzioni:
• Volantino con blocco chiusura DN15-65 (versione standard non bloccabile)

* DN80 e DN150 flange fisse metrico e ANSI B16.5

d DN pollici PN Valore Kv. EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 65 2 ∕2 10 992 169 317 423 1.382,05 4,731
1
* 90 80 3 10 1700 169 317 024 2.105,17 8,350
110 100 4 6 2700 169 317 025 2.953,19 11,669

d D D1 D2 D3 H H1 H2 L L1 L2 M Corsa = pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
75 185 145 152 18 201 46 15 290 70 M8 30 2 ∕2
1
* 90 200 160 270 18 265 57 23 310 35 120 M12 40 3
110 225 180 270 18 304 69 23 350 35 120 M12 50 4

d AL
(mm)
75 4
* 90 8
110 8
