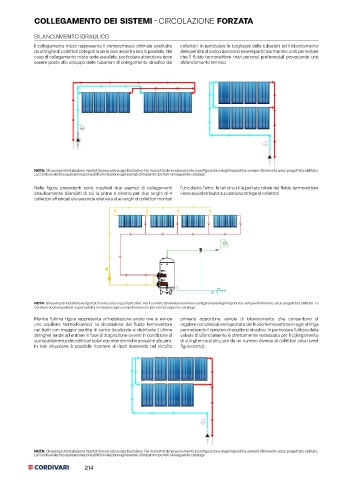

Page 214 - CORDIVARI - LISTINO SISTEMI TERMICI SOLARI 2024

COLLEGAMENTO DEI SISTEMI - CIRCOLAZIONE FORZATA

BILANCIAMENTO IDRAULICO
Il collegamento misto rappresenta il compromesso ottimale costituito collettori. In particolare le lunghezze delle tubazioni ed il bilanciamento
da stringhe di collettori collegati in serie connesse tra loro in parallelo. Nel delle perdite di carico dovranno essere particolarmente curati per evitare
caso di collegamento misto serie-parallelo, particolare attenzione deve che il fluido termovettore trovi percorsi preferenziali provocando uno
essere posta allo sviluppo delle tubazioni di collegamento idraulico dei sbilanciamento termico.

NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per il corretto dimensionamento e configurazione degli impianti far sempre riferimento ad un progettista abilitato.
La Cordivari declina qualsiasi responsabilità in relazione agli esempi di impianto riportati nel seguente catalogo.
Nelle figure precedenti sono mostrati due esempi di collegamenti l’uno dietro l’altro. In tali circuiti la portata totale del fluido termovettore
idraulicamente bilanciati di cui la prima a sinistra per due ranghi di 4 viene equidistribuita su ciascuna stringa di collettori.
collettori affiancati e la seconda relativa a due ranghi di collettori montati

NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per il corretto dimensionamento e configurazione degli impianti far sempre riferimento ad un progettista abilitato. La
Cordivari declina qualsiasi responsabilità in relazione agli esempi di impianto riportati nel seguente catalogo.
Mentre l’ultima figura rappresenta un’installazione errata ove si evince primario opportune valvole di bilanciamento che consentono di
uno squilibrio termodinamico: la circolazione del fluido termovettore regolare con precisione la portata del fluido termovettore in ogni stringa
nei tratti con maggior perdite di carico localizzate e distribuite ( ultime permettendo il ripristino di equilibrio idraulico. In particolare l’utilizzo della
stringhe) tende ad entrare in fase di stagnazione ovvero in condizione di valvola di bilanciamento è strettamente necessaria per il collegamento
surriscaldamento dei collettori solari con rese termiche prossime allo zero. di stringhe caratterizzate da un numero diverso di collettori solari (vedi
In tale situazione è possibile ricorrere ai ripari inserendo nel circuito figura sotto).

NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per il corretto dimensionamento e configurazione degli impianti far sempre riferimento ad un progettista abilitato.
La Cordivari declina qualsiasi responsabilità in relazione agli esempi di impianto riportati nel seguente catalogo.
