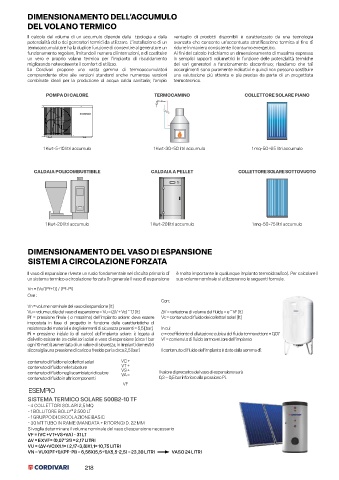

Page 218 - CORDIVARI - LISTINO SISTEMI TERMICI SOLARI 2024

DIMENSIONAMENTO DELL’ACCUMULO
DEL VOLANO TERMICO

Il calcolo del volume di un accumulo dipende dalla tipologia e dalla ventaglio di prodotti disponibili è caratterizzato da una tecnologia
potenzialità del o dei generatori termici da utilizzare. L’installazione di un avanzata che consente un’accentuata stratificazione termica al fine di
termoaccumulatore ha la duplice funzione di consentire al generatore un ridurre in maniera consistente il consumo energetico.
funzionamento regolare, limitando il numero di interruzioni, e di costituire Ai fini del calcolo indichiamo un dimensionamento di massima espresso
un vero e proprio volano termico per l’impianto di riscaldamento in semplici rapporti volumetrici in funzione delle potenzialità termiche
migliorando notevolmente il comfort di utilizzo. dei vari generatori a funzionamento discontinuo; ribadiamo che tali
La Cordivari propone una vasta gamma di termoaccumulatori accorgimenti sono puramente indicativi e quindi non possono sostituire
comprendente oltre alle versioni standard anche numerose versioni una valutazione più attenta e più precisa da parte di un progettista
combinate ideali per la produzione di acqua calda sanitaria; l’ampio termotecnico.

POMPA DI CALORE TERMOCAMINO COLLETTORE SOLARE PIANO

1 Kwt~5÷10 litri accumulo 1 Kwt~30÷50 litri accumulo 1 mq~50÷65 litri accumulo

CALDAIA POLICOMBUSTIBILE CALDAIA A PELLET COLLETTORE SOLARE SOTTOVUOTO

1 Kwt~20 litri accumulo 1 Kwt~20 litri accumulo 1 mq~50÷75 litri accumulo

DIMENSIONAMENTO DEL VASO DI ESPANSIONE
SISTEMI A CIRCOLAZIONE FORZATA

Il vaso di espansione riveste un ruolo fondamentale nel circuito primario di è molto importante in qualunque impianto termoidraulico). Per calcolare il
un sistema termico a circolazione forzata (in generale il vaso di espansione suo volume nominale si utilizzeranno le seguenti formule.

Vn = (Vu*(Pf+1)) / (Pf-Pi)
Ove :
Con:
Vn = volume nominale del vaso di espansione [lt]
Vu = volume utile del vaso di espansione = Vu = (ΔV + Vc) * 1,1 [lt] ΔV = variazione di volume del fluido = e * Vf [lt]
Pf = pressione finale ( o massima) dell’impianto solare: deve essere Vc = contenuto di fluido dei collettori solari [lt]
impostata in fase di progetto in funzione delle caratteristiche di
resistenza dei materiali e degli elementi di sicurezza presenti = 5,5 [bar] In cui:
Pi = pressione iniziale (o di carico) dell’impianto solare: è legata al e = coefficiente di dilatazione cubica del fluido termovettore = 0,07
dislivello esistente tra collettori solari e vaso di espansione (circa 1 bar Vf = contenuto di fluido termovettore dell’impianto
ogni 10 metri) aumentata di un valore di sicurezza; in impianti domestici
si consiglia una pressione di carico a freddo pari a circa 2,5 [bar] Il contenuto di fluido dell’impianto è dato dalla somma di:

contenuto di fluido nei collettori solari VC +
contenuto di fluido nelle tubature VT +
VS +
contenuto di fluido negli scambiatori di calore VA = Il valore di precarica del vaso di espansione sarà
contenuto di fluido in altri componenti 0,3 – 0,5 bar inferiore alla pressione Pi.
VF
ESEMPIO
SISTEMA TERMICO SOLARE 500B2-10 TF
- 4 COLLETTORI SOLARI 2,5 MQ
- 1 BOLLITORE BOLLY 2 500 LT
®
- 1 GRUPPO DI CIRCOLAZIONE BASIC
- 30 MT TUBO IN RAME (MANDATA + RITORNO) D. 22 MM
Si voglia determinare il volume nominale del vaso di espansione necessario
VF = (VC +VT+VS+VA) ~ 31 LT
ΔV = EXVF= (0,07*31) = 2,17 LITRI
VU = (ΔV+VC)X1.1= ( 2,17+3,8)X1,1= 10,75 LITRI
VN = VUX(PF+1)/(PF-PI) = 6,56X(5,5+1)/(5,5-2,5) = 23,30 LITRI VASO 24 LITRI
