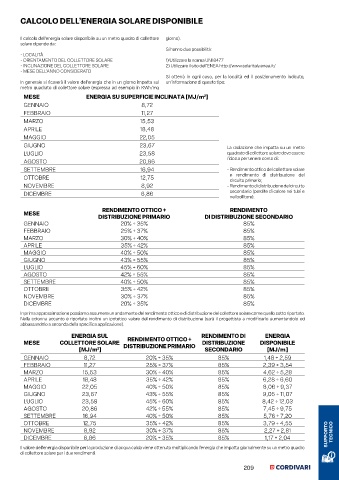

CALCOLO DELL’ENERGIA SOLARE DISPONIBILE

Il calcolo dell’energia solare disponibile su un metro quadro di collettore giorno).
solare dipende da:
Si hanno due possibilità:
- LOCALITÀ
- ORIENTAMENTO DEL COLLETTORE SOLARE 1) Utilizzare la norma UNI 8477
- INCLINAZIONE DEL COLLETTORE SOLARE 2) Utilizzare il sito dell’ENEA http://www.solaritaly.enea.it/
- MESE DELL’ANNO CONSIDERATO
Si otterrà in ogni caso, per la località ed il posizionamento indicato,
In generale si ricaverà il valore dell’energia che in un giorno impatta sul un’informazione di questo tipo:
metro quadrato di collettore solare (espressa ad esempio in KWh/mq
MESE ENERGIA SU SUPERFICIE INCLINATA [MJ/m ]
2
GENNAIO 8,72
FEBBRAIO 11,27
MARZO 15,53
APRILE 18,48
MAGGIO 22,05
GIUGNO 23,67 La radiazione che impatta su un metro
LUGLIO 23,58 quadrato di collettore solare deve essere
AGOSTO 20,86 ridotta per tenere conto di:
SETTEMBRE 16,94 - Rendimento ottico del collettore solare
OTTOBRE 12,75 e rendimento di distribuzione del
circuito primario;
NOVEMBRE 8,92 - Rendimento di distribuzione del circuito
DICEMBRE 6,86 secondario (perdite di calore nei tubi e
nel bollitore).
RENDIMENTO OTTICO + RENDIMENTO
MESE
DISTRIBUZIONE PRIMARIO DI DISTRIBUZIONE SECONDARIO
GENNAIO 20% ÷ 35% 85%
FEBBRAIO 25% ÷ 37% 85%
MARZO 30% ÷ 40% 85%
APRILE 35% ÷ 42% 85%
MAGGIO 40% ÷ 50% 85%
GIUGNO 43% ÷ 55% 85%
LUGLIO 45% ÷ 60% 85%
AGOSTO 42% ÷ 55% 85%
SETTEMBRE 40% ÷ 50% 85%
OTTOBRE 35% ÷ 42% 85%
NOVEMBRE 30% ÷ 37% 85%
DICEMBRE 20% ÷ 35% 85%
In prima approssimazione possiamo assumere un andamento del rendimento ottico e di distribuzione del collettore solare come quello sotto riportato.
Nella colonna accanto è riportato inoltre un ipotetico valore del rendimento di distribuzione (sarà il progettista a modificarlo aumentandolo od
abbassandolo a seconda della specifica applicazione).

ENERGIA SUL RENDIMENTO DI ENERGIA
RENDIMENTO OTTICO +
MESE COLLETTORE SOLARE DISTRIBUZIONE PRIMARIO DISTRIBUZIONE DISPONIBILE
[MJ/m ] SECONDARIO [MJ/m]

2
GENNAIO 8,72 20% ÷ 35% 85% 1,48 ÷ 2,59
FEBBRAIO 11,27 25% ÷ 37% 85% 2,39 ÷ 3,54
MARZO 15,53 30% ÷ 40% 85% 4,62 ÷ 5,28
APRILE 18,48 35% ÷ 42% 85% 6,28 ÷ 6,60
MAGGIO 22,05 40% ÷ 50% 85% 8,06 ÷ 9,37
GIUGNO 23,67 43% ÷ 55% 85% 9,05 ÷ 11,07
LUGLIO 23,58 45% ÷ 60% 85% 8,42 ÷ 12,03
AGOSTO 20,86 42% ÷ 55% 85% 7,45 ÷ 9,75
SETTEMBRE 16,94 40% ÷ 50% 85% 5,76 ÷ 7,20
OTTOBRE 12,75 35% ÷ 42% 85% 3,79 ÷ 4,55
NOVEMBRE 8,92 30% ÷ 37% 85% 2,27 ÷ 2,81 TECNICO
DICEMBRE 6,86 20% ÷ 35% 85% 1,17 ÷ 2,04 SUPPORTO

Il valore dell’energia disponibile per la produzione di acqua calda viene ottenuto moltiplicando l’energia che impatta giornalmente su un metro quadro
di collettore solare per i due rendimenti.
