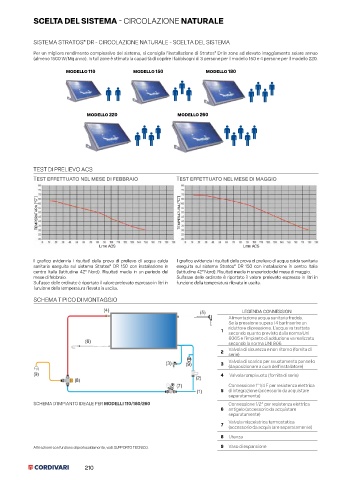

Page 210 - CORDIVARI - LISTINO SISTEMI TERMICI SOLARI 2024

SCELTA DEL SISTEMA - CIRCOLAZIONE NATURALE

®
SISTEMA STRATOS DR - CIRCOLAZIONE NATURALE - SCELTA DEL SISTEMA
Per un migliore rendimento complessivo del sistema, si consiglia l’installazione di Stratos Dr in zone ad elevato irraggiamento solare annuo
®
(almeno 1500 W/Mq anno). In tali zone è stimata la capacità di coprire i fabbisogni di 3 persone per il modello 150 e 4 persone per il modello 220.
modello 110 modello 150 modello 180

modello 220 modello 260

TEST DI PRELIEVO ACS
Test effettuato nel mese di febbraio Test effettuato nel mese di maggio

Temperatura [°C*] Temperatura [°C*]

Litri ACS Litri ACS

Il grafico evidenzia i risultati della prova di prelievo di acqua calda Il grafico evidenzia i risultati della prova di prelievo di acqua calda sanitaria
®
®
sanitaria eseguita sul sistema Stratos DR 150 con installazione in eseguita sul sistema Stratos DR 150 con installazione in centro Italia
centro Italia (latitudine 42° Nord). Risultati media in un periodo del (latitudine 42° Nord). Risultati media in un periodo del mese di maggio.
mese di febbraio. Sull'asse delle ordinate è riportato il valore prelevato espresso in litri in
Sull'asse delle ordinate è riportato il valore prelevato espresso in litri in funzione della temperatura rilevata in uscita.
funzione della temperatura rilevata in uscita.
SCHEMA TIPICO DI MONTAGGIO
(4) (5) LEGENDA CONNESSIONI
Alimentazione acqua sanitaria fredda.
Se la pressione supera i 4 bar inserire un
1 riduttore di pressione. L’acqua va trattata
secondo quanto previsto dalla norma Uni
8065 e l’impianto di adduzione va realizzato
(6) secondo la norma UNI 806
2 Valvola di sicurezza e non ritorno (fornita di
serie)
(3) (9) 3 Valvola di scarico per svuotamento pannello
(da posizionare a cura dell’installatore)
(9) 4 Valvola rompivuoto (fornita di serie)
MIN (8)
HOT (2)
2
1
(7) 4 Connessione 1”1/4 F per resistenza elettrica
MAX 7
COLD
(1) 5 di integrazione (accessorio da acquistare
separatamente)
SCHEMA D'IMPIANTO IDEALE PER MODELLI 110/180/260 Connessione 1/2” per resistenza elettrica
6 antigelo (accessorio da acquistare
separatamente)
7 Valvola miscelatrice termostatica
(accessorio da acquistare separatamente)
8 Utenza
Altri schemi con funzione di preriscaldamento, vedi SUPPORTO TECNICO. 9 Vaso di espansione
