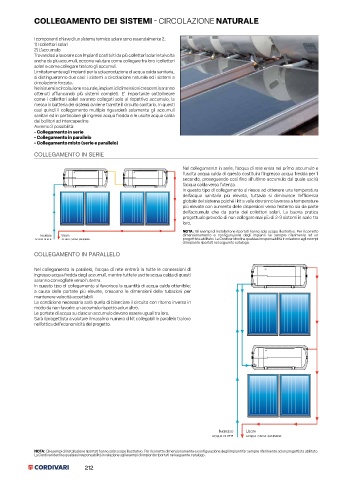

COLLEGAMENTO DEI SISTEMI - CIRCOLAZIONE NATURALE

I componenti chiave di un sistema termico solare sono essenzialmente 2:
1) I collettori solari
2) L’accumulo
Trovandosi a lavorare con impianti costituiti da più collettori solari e talvolta
anche da più accumuli, occorre valutare come collegare tra loro i collettori
solari e come collegare tra loro gli accumuli.
Limitatamente agli impianti per la sola produzione di acqua calda sanitaria,
si distingueranno due casi: i sistemi a circolazione naturale ed i sistemi a
circolazione forzata.
Nei sistemi a circolazione naturale, impianti di dimensioni crescenti saranno
ottenuti affiancando più sistemi completi. E’ importante sottolineare
come i collettori solari saranno collegati solo al rispettivo accumulo; la
messa in batteria dei sistemi avviene tramite il circuito sanitario. In questi
casi quindi il collegamento multiplo riguarderà solamente gli accumuli
sanitari ed in particolare gli ingressi acqua fredda e le uscite acqua calda
dei bollitori ad intercapedine.
Avremo 3 possibilità:
- Collegamento in serie
- Collegamento in parallelo
- Collegamento misto (serie e parallelo)
COLLEGAMENTO IN SERIE

Nel collegamento in serie, l’acqua di rete entra nel primo accumulo e
l’uscita acqua calda di questo costituirà l’ingresso acqua fredda per il
secondo, proseguendo così fino all’ultimo accumulo dal quale uscirà
l’acqua calda verso l’utenza.
In questo tipo di collegamento si riesce ad ottenere una temperatura
dell’acqua sanitaria più elevata, tuttavia si diminuisce l’efficienza
globale del sistema poiché i kit a valle dovranno lavorare a temperature
più elevate con aumento delle dispersioni verso l’esterno sia da parte
dell’accumulo che da parte dei collettori solari. La buona pratica
progettuale prevede di non collegare mai più di 2-3 sistemi in serie tra
loro.
NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per il corretto
INGRESSO USCITA dimensionamento e configurazione degli impianti far sempre riferimento ad un
ACQUA DI RETE ACQUA CALDA SANITARIA progettista abilitato. La Cordivari declina qualsiasi responsabilità in relazione agli esempi
di impianto riportati nel seguente catalogo.
COLLEGAMENTO IN PARALLELO

Nel collegamento in parallelo, l’acqua di rete entrerà in tutte le connessioni di
ingresso acqua fredda degli accumuli, mentre tutte le uscite acqua calda di questi
saranno convogliate verso l’utenza.
In questo tipo di collegamento si favorisce la quantità di acqua calda ottenibile;
a causa delle portate più elevate, crescono le dimensioni delle tubazioni per
mantenere velocità accettabili.
La condizione necessaria sarà quella di bilanciare il circuito con ritorno inverso in
modo da non favorire un accumulo rispetto ad un altro.
Le portate di acqua su ciascun accumulo devono essere uguali tra loro.
Sarà il progettista a valutare il massimo numero di kit collegabili in parallelo tra loro
nell’ottica dell’economicità del progetto.

INGRESSO USCITA
ACQUA DI RETE ACQUA CALDA SANITARIA

NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per il corretto dimensionamento e configurazione degli impianti far sempre riferimento ad un progettista abilitato.
La Cordivari declina qualsiasi responsabilità in relazione agli esempi di impianto riportati nel seguente catalogo.
