ENERGIA SOLARE

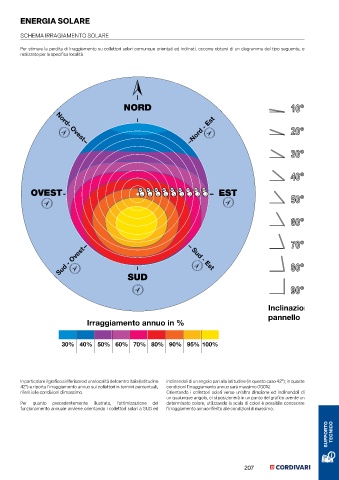

SCHEMA IRRAGIAMENTO SOLARE

Per stimare la perdita di irraggiamento su collettori solari comunque orientati ed inclinati, occorre dotarsi di un diagramma del tipo seguente, e
realizzato per la specifica località.

NORD 10°
10°
Nord - Est 20°

20°
Nord- Ovest
30°
30°

40°
40°

OVEST 10° 20° 30° 40° 50° 60° 70° 80° 90° EST
50°
50°

60°
60°

70°
70°
Sud - Ovest Sud - Est 80°

80°

SUD
90°
90°

Inclinazione
pannello
Irraggiamento annuo in %

30% 40% 50% 60% 70% 80% 90% 95% 100%

In particolare il grafico si riferisce ad una località del centro italia (latitudine inclinandoli di un angolo pari alla latitudine (in questo caso 42°); in queste
42°) e riporta l’irraggiamento annuo sui collettori in termini percentuali, condizioni l’irraggiamento annuo sarà massimo (100%).
riferiti alle condizioni di massimo. Orientando i collettori solari verso un’altra direzione ed inclinandoli di
un qualunque angolo, ci si posizionerà in un punto del grafico avente un
Per quanto precedentemente illustrato, l’ottimizzazione del determinato colore; utilizzando la scala di colori è possibile conoscere
funzionamento annuale avviene orientando i collettori solari a SUD ed l’irraggiamento annuo riferito alle condizioni di massimo.
