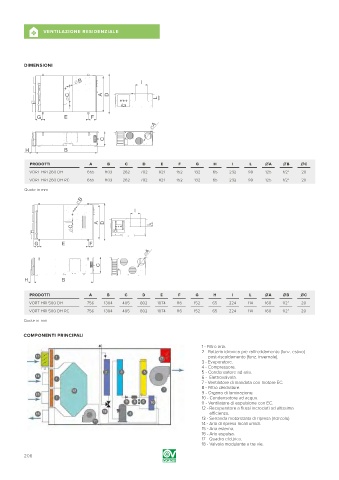

Page 206 - VORTICE - CATALOGO 2019

A VENTILAZIONE RESIDENZIALE

DIMENSIONI

B I

C A D
L

G E F
A

C
H B

PRODOTTI A B C D E F G H I L ØA ØB ØC
VORT HRI 260 DH 655 1103 262 702 821 152 132 65 232 99 125 1/2” 20
VORT HRI 260 DH RC 655 1103 262 702 821 152 132 65 232 99 125 1/2” 20
Quote in mm
B

I
A D L
C

G E F
A

C

H B

PRODOTTI A B C D E F G H I L ØA ØB ØC
VORT HRI 500 DH 756 1304 405 802 1074 116 152 65 224 114 160 1/2” 20
VORT HRI 500 DH RC 756 1304 405 802 1074 116 152 65 224 114 160 1/2” 20
Quote in mm

COMPONENTI PRINCIPALI
1 - Filtro aria.
2 - Batteria idronica pre-raffreddamento (funz. estivo)
post-riscaldamento (funz. invernale).
3 - Evaporatore.
4 - Compressore.

5 - Condensatore ad aria.

6 - Elettrovalvola.

7 - Ventilatore di mandata con motore EC.

8 - Filtro deidratore.

9 - Organo di laminazione.

10 - Condensatore ad acqua.
11 - Ventilatore di espulsione con EC.

12 - Recuperatore a flussi incrociati ad altissima
efficienza.

13 - Serranda motorizzata di ripresa (ricircolo).
14 - Aria di ripresa locali umidi.
15 - Aria esterna.
16 - Aria espulsa.
17 - Quadro elettrico.
18 - Valvola modulante a tre vie.
