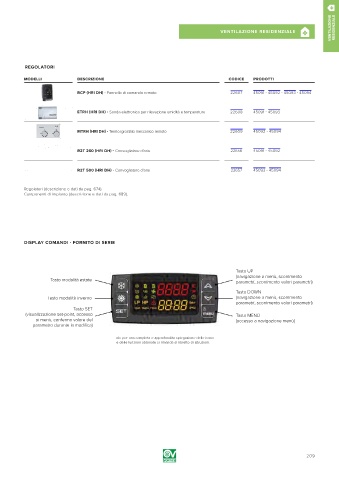

Page 209 - VORTICE - CATALOGO 2019

VENTILAZIONE RESIDENZIALE

VENTILAZIONE RESIDENZIALE A

REGOLATORI

MODELLI DESCRIZIONE CODICE PRODOTTI

GHE Deumidificatori con recupero di calore ad altissima efficienza RCP (HRI DH) - Pannello di comando remoto 22607 45091 - 45092 - 45093 - 45094
T A S T O U F N O I Z N E
In modalità standard permette di visualizzare le varie temperature in modo inverso della freccia sopra.
In modalità programmazione permette di scorrere i codici dei parametri o ne decrementa il valore.
Se premuto per 5 secondi, rende possibile accendere o spegnere l’unità in modalità estiva.
Se premuto per 5 secondi , rende possibile accendere o spegnere l’unità in modalità invernale.
Nel caso di unità OFF o in stand-by, tutti i set saranno visibili circolarmente tramite la pressione del tasto SET, mentre quando l’unità è
accesa in una specifica modalità di funzionamento i set disponibili saranno solo quelli relativi alla modalità di funzionamento attiva.
5.4 Termoigrostato meccanico ambiente (HYGR) ETRH (HRI DH) - Sonda elettronica per rilevazione umidità e temperatura 22608 45091 - 45093
Il termoigrostato meccanico HYGR va installato nell’ambiente da trattare a circa 1,2 - 1,5 mt di altezza dal pavimento in posizione tale da
non ricevere irraggiamenti o correnti d’aria esterna. Il collegamento elettrico deve essere eseguito come da schema precedentemente
illustrato utilizzando cavi elettrici aventi sezione 0,5 mm 2 .
Si ricorda che i valori riportati nelle due scale numerate identificano l’umidità relativa ambiente (%) e la temperatura ambiente (°C) desi-
derata.
L’interruttore 0/1 presente non è utilizzato.
127 mm
I 0
HYGRO-THERMOSTAT
°C
100 25 20 15 75 mm MTRH (HRI DH) - Termo igrostato meccanico remoto 22609 45092 - 45094
90 30 10
35 80 35
40 70
50 60
5.5 Sonda elettronica ambiente (RGDD)
La sonda elettronica ambiente RGDD va installata nell’ambiente da trattare a circa 1,2 - 1,5 mt di altezza dal pavimento in posizione tale
da non ricevere irraggiamenti o correnti d’aria esterna. Il collegamento elettrico deve essere eseguito come da schema precedentemente
illustrato utilizzando cavi elettrici schermati aventi sezione 0,5 mm 2 . La distanza massima di posizionamento della sonda dall’unità GHE è
di 20 mt max.
120 mm R2T 260 (HRI DH) - Convogliatore d'aria 22656 45091 - 45092
80 mm
MTEC.4640.IT-F-1 Manuale uso e manutenzione serie GHE Italiano Rev. F 12-2013 R2T 500 (HRI DH) - Convogliatore d'aria 22657 45093 - 45094
42
Regolatori (descrizione e dati da pag. 674).
Componenti di impianto (descrizione e dati da pag. 689).
DISPLAY COMANDI - FORNITO DI SERIE

Tasto UP
(navigazione a menù, scorrimento
Tasto modalità estate
parametri, scorrimento valori parametri)
Tasto DOWN
Tasto modalità inverno (navigazione a menù, scorrimento
parametri, scorrimento valori parametri)
Tasto SET
(visualizzazione set-point, accesso Tasto MENÙ
ai menù, conferma valore del (accesso a navigazione menù)
parametro durante la modifica)

nb: per una completa e approfondita spiegazione delle icone
e delle funzioni abbinate si rimanda al libretto di istruzioni.

209
