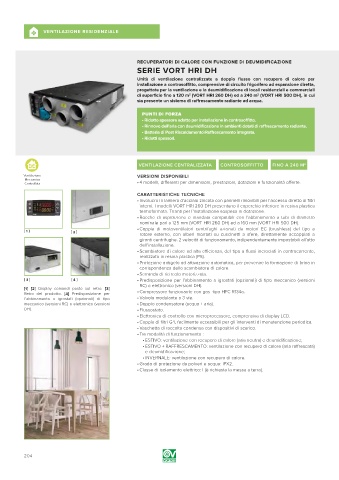

Page 204 - VORTICE - CATALOGO 2019

A VENTILAZIONE RESIDENZIALE

RECUPERATORI DI CALORE CON FUNZIONE DI DEUMIDIFICAZIONE
SERIE VORT HRI DH

Unità di ventilazione centralizzate a doppio flusso con recupero di calore per
installazione a controsoffitto, comprensive di circuito frigorifero ad espansione diretta,
progettate per la ventilazione e la deumidificazione di locali residenziali e commerciali
di superficie fino a 120 m (VORT HRI 260 DH) ed a 240 m (VORT HRI 500 DH), in cui
2
2
sia presente un sistema di raffrescamento radiante ad acqua.
PUNTI DI FORZA
• Ridotto spessore adatto per installazione in controsoffitto.
• Rinnovo dell’aria con deumidificazione in ambienti dotati di raffrescamento radiante.
• Batteria di Post Riscaldamento\Raffrescamento integrata.
• Ridotti spessori.

ef VENTILAZIONE CENTRALIZZATA CONTROSOFFITTO FINO A 240 M 2

VERSIONI DISPONIBILI
• 4 modelli, differenti per dimensioni, prestazioni, dotazioni e funzionalità offerte.

CARATTERISTICHE TECNICHE
• Involucro in lamiera d’acciaio zincata con pannelli rimovibili per l’accesso diretto ai filtri
interni. I modelli VORT HRI 260 DH presentano il coperchio inferiore in resina plastica
termoformata. Tiranti per l’installazione sospesa in dotazione.
• Bocche di aspirazione e mandata compatibili con l’abbinamento a tubi di diametro
nominale pari a 125 mm (VORT HRI 260 DH) ed a 160 mm (VORT HRI 500 DH).
• Coppia di motoventilatori centrifughi azionati da motori EC (brushless) del tipo a
[ 1 ] [ 2 ]
rotore esterno, con alberi montati su cuscinetti a sfere, direttamente accoppiati a
giranti centrifughe. 2 velocità di funzionamento, indipendentemente impostabili all’atto
dell’installazione.
• Scambiatore di calore ad alta efficienza, del tipo a flussi incrociati in controcorrente,
realizzato in resina plastica (PS).
• Protezione antigelo ad attivazione automatica, per prevenire la formazione di brina in
corrispondenza dello scambiatore di calore.
• Serranda di ricircolo motorizzata.
[ 3 ] [ 4 ] • Predisposizione per l’abbinamento a igrostati (opzionali) di tipo meccanico (versioni
RC) o elettronico (versioni DH).
[1] [2] Display comandi posto sul retro. [3]
Retro del prodotto. [4] Predisposizione per • Compressore funzionante con gas tipo HFC R134a.
l’abbinamento a igrostati (opzionali) di tipo • Valvola modulante a 3 vie.
meccanico (versioni RC) o elettronico (versioni • Doppio condensatore (acqua + aria).
DH). • Flussostato.
• Elettronica di controllo con microprocessore, comprensiva di display LCD.
• Coppia di filtri G4, facilmente accessibili per gli interventi di manutenzione periodica.
• Vaschetta di raccolta condensa con dispositivi di scarico.
• Tre modalità di funzionamento :
• ESTIVO: ventilazione con recupero di calore (aria neutra) e deumidificazione;
• ESTIVO + RAFFRESCAMENTO: ventilazione con recupero di calore (aria raffrescata)
e deumidificazione;
• INVERNALE: ventilazione con recupero di calore.
• Grado di protezione da polveri e acqua: IPX2.
• Classe di isolamento elettrico: I (è richiesta la messa a terra).

204
