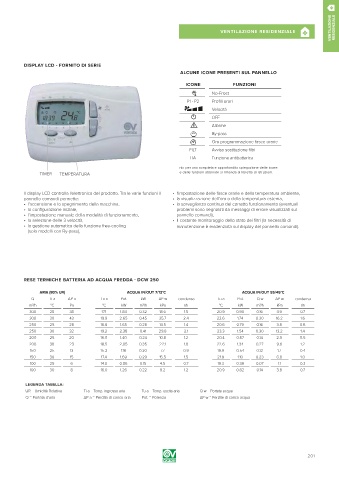

VENTILAZIONE RESIDENZIALE

VENTILAZIONE RESIDENZIALE A

DISPLAY LCD - FORNITO DI SERIE
ALCUNE ICONE PRESENTI SUL PANNELLO

ICONE FUNZIONI
No-Frost
P1 - P2 Profili orari
Velocità
OFF
Allarme
By-pass
Ora programmazione fasce orarie
FILT Avviso sostituzione filtri
HA Funzione antibatterica
nb: per una completa e approfondita spiegazione delle icone
TIMER TEMPERATURA e delle funzioni abbinate si rimanda al libretto di istruzioni.

Il display LCD controlla l'elettronica del prodotto. Tra le varie funzioni il • l'impostazione delle fasce orarie e della temperatura ambiente,
pannello comandi permette: • la visualizzazione dell’ora o della temperatura esterna,
• l'accensione e lo spegnimento della macchina, • la sorveglianza continua del corretto funzionamento (eventuali
• la configurazione iniziale, problemi sono segnalati da messaggi di errore visualizzati sul
• l’impostazione manuale della modalità di funzionamento, pannello comandi),
• la selezione delle 3 velocità, • il costante monitoraggio dello stato dei filtri (la necessità di
• la gestione automatica della funzione free-cooling manutenzione è evidenziata sul display del pannello comandi).
(solo modelli con By-pass),

RESE TERMICHE BATTERIA AD ACQUA FREDDA - DCW 250

ARIA (80% UR) ACQUA IN/OUT 7/12°C ACQUA IN/OUT 55/45°C
Q Ti a ∆P a Tu a Pot. kW ∆P w condensa Tu a Pot. Q w ∆P w condensa
m /h °C Pa °C kW m /h kPa l/h °C kW m /h kPa l/h
3
3
3
300 25 38 17.1 1.84 0.32 18.6 1.5 20.9 0.90 0.16 4.9 0.7
300 30 43 19.9 2.65 0.45 35.7 2.4 23.6 1.74 0.30 16.2 1.6
250 25 28 16.6 1.65 0.28 14.5 1.4 20.6 0.79 0.16 3.8 0.6
250 30 32 19.2 2.38 0.41 29.8 2.1 23.3 1.54 0.30 13.2 1.4
200 25 20 16.0 1.40 0.24 10.8 1.2 20.4 0.67 0.14 2.9 0.5
200 30 23 18.5 2.05 0.35 22.1 1.8 22.6 1.34 0.27 9.8 1.2
150 25 13 15.2 1.16 0.20 7.7 0.9 19.9 0.54 0.12 1.7 0.4
150 30 15 17.4 1.69 0.29 15.5 1.5 21.9 1.10 0.23 6.8 1.0
100 25 6 14.0 0.86 0.15 4.5 0.7 19.3 0.39 0.07 1.1 0.3
100 30 8 16.0 1.26 0.22 9.2 1.2 20.9 0.82 0.14 3.8 0.7

LEGENDA TABELLA:
UR = Umidità Relativa Ti a = Temp. ingresso aria Tu a = Temp. uscita aria Q w = Portata acqua
Q = Portata d’aria ∆P a = Perdita di carico aria Pot. = Potenza ∆P w = Perdite di carico acqua
