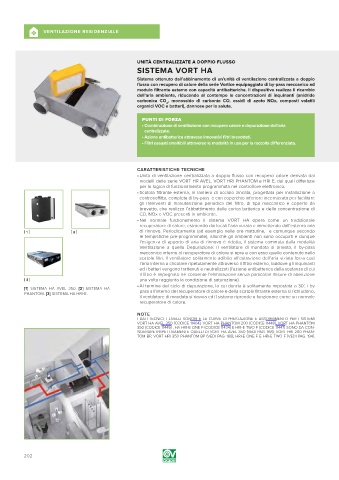

A VENTILAZIONE RESIDENZIALE

UNITÀ CENTRALIZZATE A DOPPIO FLUSSO
SISTEMA VORT HA

Sistema ottenuto dall’abbinamento di un’unità di ventilazione centralizzata a doppio
flusso con recupero di calore della serie Vortice equipaggiato di by-pass meccanico ad
modulo filtrante esterno con capacità antibatteriche. Il dispositivo realizza il ricambio
dell’aria ambiente, riducendo al contempo le concentrazioni di inquinanti (anidride
carbonica CO , monossido di carbonio CO, ossidi di azoto NOx, composti volatili
2
organici VOC e batteri), dannose per la salute.
PUNTI DI FORZA
• Combinazione di ventilazione con recupero calore e depurazione dell'aria
centralizzate.
• Azione antibatterica attraveso innovativi filtri brevettati.
• Filtri esausti smaltibili attraverso le modalità in uso per la raccolta differenziata.

CARATTERISTICHE TECNICHE
• Unità di ventilazione centralizzata a doppio flusso con recupero calore derivata dai
modelli delle serie VORT HR AVEL, VORT HRI PHANTOM e HRI E, dai quali differisce
per la logica di funzionamento programmata nel controllore elettronico.
• Scatola filtrante esterna, in lamiera di acciaio zincata, progettata per installazione a
controsoffitto, completa di by-pass e con coperchio inferiore incernierato per facilitare
gli interventi di manutenzione periodica del filtro, di tipo meccanico e coperto da
brevetto, che realizza l’abbattimento delle carica batterica e della concentrazione di
CO, NOx e VOC presenti in ambiente.
• Nel normale funzionamento il sistema VORT HA opera come un tradizionale
recuperatore di calore, estraendo dai locali l’aria viziata e immettendo dall’esterno aria
[ 1 ] [ 2 ] di rinnovo. Periodicamente (ad esempio nelle ore mattutine, e comunque secondo
le tempistiche pre-programmate), allorchè gli ambienti non sono occupati e dunque
l’esigenza di apporto di aria di rinnovo è ridotta, il sistema commuta dalla modalità
Ventilazione a quella Depurazione: il ventilatore di mandata si arresta, il by-pass
meccanico interno al recuperatore di calore si apre e con esso quello contenuto nella
scatola filtri. Il ventilatore solitamente adibito all’estrazione dell’aria viziata forza così
l’aria interna a circolare ripetutamente attraverso il filtro esterno, laddove gli inquinanti
ed i batteri vengono trattenuti e neutralizzati (l’azione antibatterica della sostanza di cui
il filtro è impegnato ne consente l’eliminazione senza particolari misure di attenzione
[ 3 ] una volta raggiunta la condizione di saturazione).
• Al termine del ciclo di depurazione, la cui durata è solitamente impostata a 30’, i by
[1] SISTEMA HA AVEL 350. [2] SISTEMA HA
PHANTOM. [3] SISTEMA HA HRI-E. pass all’interno del recuperatore di calore e della scatola filtrante esterna si richiudono,
il ventilatore di mandata si riavvia ed il sistema riprende a funzionare come un normale
recuperatore di calore.
NOTE
I DATI TECNICI, I LIVELLI SONORI E LE CURVE DI PRESTAZIONE E ASSORBIMENTO PER I SISTEMI
VORT HA AVEL 350 (CODICE 11404), VORT HA PHANTOM 200 (CODICE 11448), VORT HA PHANTOM
350 (CODICE 11449) , HA HRI-E ONE F (CODICE 11434) E HRI-E TWO F (CODICE 11447) SONO DA CON-
SIDERARE RISPETTIVAMENTE QUELLI DI VORT HA AVEL 350 (VEDI PAG. 168), VORT HRI 200 PHAN-
TOM BP, VORT HRI 350 PHANTOM BP (VEDI PAG. 188), HRI-E ONE F E HRI-E TWO F (VEDI PAG. 194).
