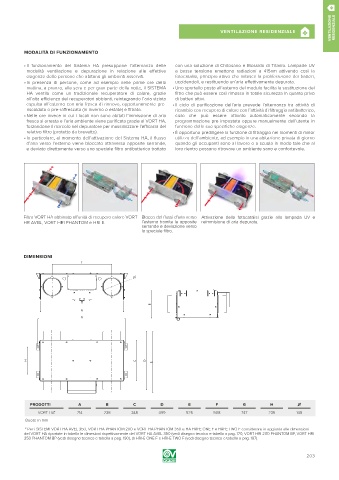

Page 203 - VORTICE - CATALOGO 2019

VENTILAZIONE RESIDENZIALE

VENTILAZIONE RESIDENZIALE A

MODALITÀ DI FUNZIONAMENTO

• Il funzionamento del Sistema HA presuppone l’alternanza delle con una soluzione di Chitosano e Biossido di Titanio. Lampade UV
modalità ventilazione e depurazione in relazione alle effettive a bassa tensione emettono radiazioni a 415nm attivando così la
esigenze delle persone che abitano gli ambienti asserviti. fotocatalisi, principio attivo che inibisce la proliferazione dei batteri,
• In presenza di persone, come ad esempio nelle prime ore della uccidendoli, e restituendo un’aria effettivamente depurata.
mattina, a pranzo, alla sera e per gran parte della notte, il SISTEMA • Uno sportello posto all’esterno del modulo facilita la sostituzione del
HA ventila come un tradizionale recuperatore di calore, grazie filtro che può essere così rimosso in totale sicurezza in quanto privo
all’alta efficienza del recuperatori abbianti, reintegrando l’aria viziata di batteri attivi.
espulsa all’esterno con aria fresca di rinnovo, opportunamente pre- • Il ciclo di purificazione dell’aria prevede l’alternanza tra attività di
riscaldata o pre-raffrescata (in inverno o estate) e filtrata. ricambio con recupero di calore con l’attività di filtraggio antibatterico,
• Nelle ore invece in cui i locali non sono abitati l’immissione di aria ciclo che può essere attivato automaticamente secondo la
fresca si arresta e l’aria ambiente viene purificata grazie al VORT HA, programmazione pre impostata oppure manualmente dall’utente in
forzandone il ricircolo nel depuratore per massimizzare l’efficacia del funzione delle sue specifiche esigenze.
relativo filtro (protetto da brevetto). • È opportuno prediligere la funzione di filtraggio nei momenti di minor
• In particolare, al momento dell’attivazione del Sistema HA, il flusso utilizzo dell’ambiente, ad esempio in una abitazione privata di giorno
d’aria verso l’esterno viene bloccato attraverso apposite serrande, quando gli occupanti sono al lavoro o a scuola in modo tale che al
e deviato direttamente verso uno speciale filtro antibatterico trattato loro rientro possano ritrovare un ambiente sano e confortevole.

Filtro VORT HA abbinato all’unità di recupero calore VORT Blocco del flussi d’aria verso Attivazione della fotocatalisi grazie alla lampada UV e
HR AVEL, VORT HRI PHANTOM e HRI E. l’esterno tramite le apposite reimmisione di aria depurata.
serrande e deviazione verso
lo speciale filtro.
F

DIMENSIONI
F
B

A
F
A B

A
B
A
G A
A

G

G
H C D
E

H C D
E

H C D
PRODOTTI A B E C D E F G H Ø
VORT HA* 714 238 348 499 525 508 747 236 148
Quote in mm
* Per i SISTEMI VORT HA AVEL 350, VORT HA PHANTOM 200 e VORT HA PHANTOM 350 e HA HRI-E ONE F e HRI-E TWO F considerare in aggiunta alle dimensioni
del VORT HA riportate in tabella le dimesioni rispettivamente del VORT HA AVEL 350 (vedi disegno tecnico e tabella a pag. 170, VORT HRI 200 PHANTOM BP, VORT HRI
350 PHANTOM BP (vedi disegno tecnico e tabella a pag. 190), di HRI-E ONE F e HRI-E TWO F (vedi disegno tecnico e tabella a pag. 197).
