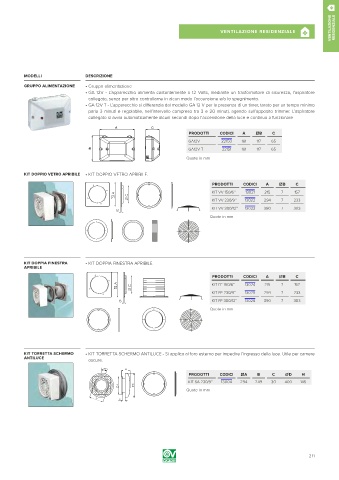

Page 211 - VORTICE - CATALOGO 2019

VENTILAZIONE RESIDENZIALE

VENTILAZIONE RESIDENZIALE A

MODELLI DESCRIZIONE
GRUPPO ALIMENTAZIONE • Gruppo alimentazione
• GA 12V - L’apparecchio alimenta costantemente a 12 Volts, mediante un trasformatore di sicurezza, l’aspiratore
collegato, senza per altro controllarne in alcun modo l’accensione e/o lo spegnimento.
• GA 12V T - L’apparecchio si differenzia dal modello GA 12 V per la presenza di un timer, tarato per un tempo minimo
paria 3 minuti e regolabile, nell’intervallo compreso tra 3 e 20 minuti, agendo sull’apposito trimmer. L’aspiratore
collegato si avvia automaticamente alcuni secondi dopo l’accensione della luce e continua a funzionare

A C
PRODOTTI CODICI A †B C
GA12V 22150 161 117 65
B GA12V T 22151 161 117 65
Quote in mm

KIT DOPPIO VETRO APRIBILE • KIT DOPPIO VETRO APRIBILE.
PRODOTTI CODICI A †B C
KIT VV 150/6’’ 13021 215 7 157
A
∅ C KIT VV 230/9’’ 13022 294 7 233
KIT VV 300/12’’ 13023 390 7 303
B
Quote in mm

KIT DOPPIA FINESTRA • KIT DOPPIA FINESTRA APRIBILE.
APRIBILE
PRODOTTI CODICI A †B C
A KIT FF 150/6’’ 13024 215 7 157
∅ C
KIT FF 230/9’’ 13025 294 7 233
B KIT FF 300/12’’ 13026 390 7 303
Quote in mm

KIT TORRETTA SCHERMO • KIT TORRETTA SCHERMO ANTILUCE - Si applica al foro esterno per impedire l’ingresso della luce. Utile per camere
ANTILUCE
oscure.
20° H
PRODOTTI CODICI †A B C ØD H
KIT SA 230/9’’ 13004 294 249 30 400 145
A ∅ D
Quote in mm
B
C

211
