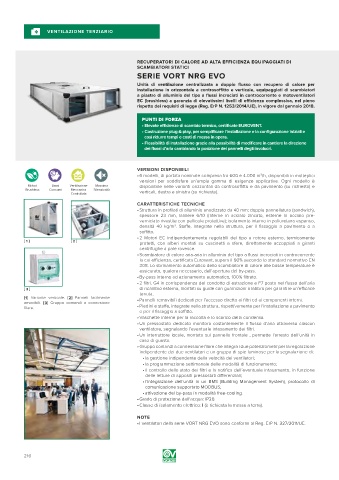

VENTILAZIONE TERZIARIO

RECUPERATORI DI CALORE AD ALTA EFFICIENZA EQUIPAGGIATI DI
SCAMBIATORI STATICI
SERIE VORT NRG EVO
Unità di ventilazione centralizzata a doppio flusso con recupero di calore per
installazione in orizzontale a controsoffitto e verticale, equipaggiati di scambiatori
a piastre di alluminio del tipo a flussi incrociati in controcorrente e motoventilatori
EC (brushless) a garanzia di elevatissimi livelli di efficienza complessiva, nel pieno
rispetto dei requisiti di legge (Reg. ErP N. 1253/2014/UE), in vigore dal gennaio 2018.

PUNTI DI FORZA
• Elevate efficienze di scambio termico, certificate EUROVENT.
• Costruzione plug-&-play, per semplificare l’installazione e la configurazione iniziali e
così ridurre tempi e costi di messa in opera.
• Flessibilità di installazione grazie alla possibilità di modificare in cantiere la direzione
dei flussi d’aria cambiando la posizione dei pannelli degli involucri.

abcdefgh VERSIONI DISPONIBILI 3
• 6 modelli, di portata nominale compresa tra 600 e 4.000 m /h, disponibili in molteplici
versioni per soddisfare un’ampia gamma di esigenze applicative. Ogni modello è
disponibile nelle varianti orizzontali da controsoffitto e da pavimento (su richiesta) e
verticali, destra e sinistra (su richiesta).
CARATTERISTICHE TECNICHE
• Struttura in profilati di alluminio anodizzato da 40 mm; doppia pannellatura (sandwich),
spessore 23 mm, lamiere 6/10 (interne in acciaio zincato, esterne in acciaio pre-
verniciato rivestite con pellicole protettive); isolamento interno in poliuretano espanso,
densità 40 kg/m . Staffe, integrate nella struttura, per il fissaggio a pavimento o a
3
soffitto.
• 2 Motori EC indipendentemente regolabili del tipo a rotore esterno, termicamente
[ 1 ] [ 2 ]
protetti, con alberi montati su cuscinetti a sfere, direttamente accoppiati a giranti
centrifughe a pale rovesce.
• Scambiatore di calore aria-aria in alluminio del tipo a flussi incrociati in controcorrente
la cui efficienza, certificata Eurovent, supera il 90% secondo lo standard normativo EN
308. Lo sbrinamento automatico dello scambiatore di calore alle basse temperature è
assicurato, qualora necessario, dall’apertura del by-pass.
• By-pass interno ad azionamento automatico, 100% filtrato.
• 2 filtri, G4 in corrispondenza del condotto di estrazione e F7 posto nel flusso dell’aria
[ 3 ] di ricambio esterna, montati su guide con guarnizioni a labbro per garantire un'efficace
tenuta.
[1] Variante verticale. [2] Panneli facilmente • Pannelli removibili dedicati per l’accesso diretto ai filtri ed ai componenti interni.
amovibili. [3] Gruppo comandi a connesione
filare. • Piedini e staffe, integrate nella struttura, rispettivamente per l'installazione a pavimento
e per il fissaggio a soffitto.
• Vaschette interne per la raccolta e lo scarico della condensa.
• Un pressostato dedicato monitora costantemente il flusso d’aria attraverso ciascun
ventilatore, segnalando l’eventuale intasamento dei filtri.
• Un interruttore locale, montato sul pannello frontale , permette l’arresto dell’unità in
caso di guasto.
• Gruppo comandi a connessione filare che integra i due potenziometri per la regolazione
indipendente dei due ventilatori e un gruppo di spie luminose per la segnalazione di:
• la gestione indipendente della velocità dei ventilatori;
• la programmazione settimanale delle modalità di funzionamento;
• il controllo dello stato dei filtri e la notifica dell’eventuale intasamento, in funzione
delle letture di appositi pressostati differenziali;
• l’integrazione dell’unità in un BMS (Building Management System), protocollo di
comunicazione supportato MODBUS;
• attivazione del by-pass in modalità free-cooling.
• Grado di protezione dall’acqua: IP20.
• Classe di isolamento elettrico: I (è richiesta la messa a terra).

NOTE
• I ventilatori della serie VORT NRG EVO sono conformi al Reg. ErP N. 327/2011/UE.
