INDICE DIMENSIONI DIMENSIONI: COMMERCIALE

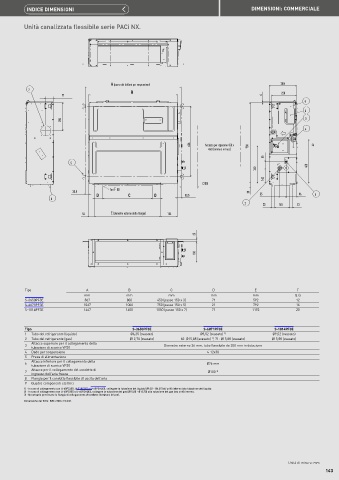

Unità canalizzata flessibile serie PACi NX.

A (passo dei bulloni per sospensione) 250
7 B
71 6 228
9
6
255 3
4

636 Accesso per ispezione 450 x 730 26
450 (fornitura in loco)
55
5
340 400

140
(200)
Fori F-Ø3
33,5 30
D C D 33,5 55 96 1
8
2 23 140 23
54 E (diametro esterno della flangia) 154

25

186

Tipo A B C D E F
mm mm mm mm mm Q.tà
S-3650PF3E 867 800 450 (passo 150 x 3) 71 592 12
S-6071PF3E 1067 1000 750 (passo 150 x 5) 21 792 16
S-1014PF3E 1467 1400 1050 (passo 150 x 7) 71 1192 20

Tipo S-3650PF3E S-6071PF3E S-1014PF3E
1 Tubo del refrigerante (liquido) Ø6,35 (svasato) Ø9,52 (svasato) 1) Ø9,52 (svasato)
2 Tubo del refrigerante (gas) Ø12,70 (svasato) 60: Ø15,88 (svasato) 2) , 71: Ø15,88 (svasato) Ø15,88 (svasato)
3 Attacco superiore per il collegamento della Diametro esterno 26 mm, tubo flessibile da 200 mm in dotazione
tubazione di scarico VP20
4 Dado per sospensione 4-12x30
5 Presa di alimentazione
Attacco inferiore per il collegamento della
6 Ø26 mm
tubazione di scarico VP20
7 Attacco per il collegamento del condotto di Ø100 3)
ingresso dell'aria fresca
8 Flangia per il condotto flessibile di uscita dell'aria
9 Quadro componenti elettrici
1) · In caso di collegamento con U-60PZ3E5, U-71PZ3E5 o U-60PZH3E5, collegare la tubazione del liquido (Ø9,52 - Ø6,35) all'unità interna lato tubazione del liquido.
2) · In caso di collegamento con U-60PZ3E5 o U-60PZH3E5, collegare la tubazione del gas (Ø15,88 - Ø12,70) alla tubazione del gas lato unità interna.
3) · Necessario per fissare la flangia di collegamento al condotto (fornitura in loco).
Dimensione del filtro: 520 x 520 x 15 mm.

Unità di misura: mm
