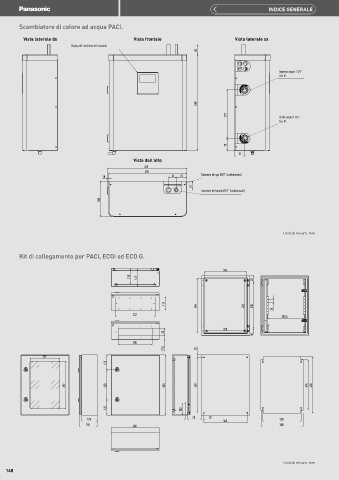

Scambiatore di calore ad acqua PACi.

Vista laterale dx Vista frontale Vista laterale sx
Display del tastierino del comando

60

Ingresso acqua 1 1/4"
Gas M

550

279 Uscita acqua 1 1/4"
Gas M

70
57
Vista dall'alto
455
450
10 44 62 Tubazione del gas Ø3/4" (saldobrasata)
51
Tubazione del liquido Ø1/2" (saldobrasata)
205

Unità di misura: mm

Kit di collegamento per PACi, ECOi ed ECO G.

354
130 147 60

112
454 420 380
25
332
305,5
320
65
60
285
27,5 20
249
125

397 250 500 460 416 470

125 100
20 20
129 320
360
150 400 350

Unità di misura: mm
