INDICE DIMENSIONI DIMENSIONI: COMMERCIALE

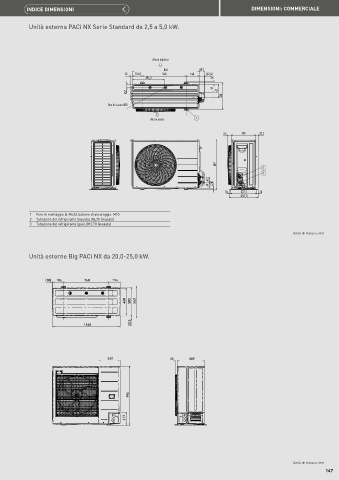

Unità esterna PACi NX Serie Standard da 2,5 a 5,0 kW.

Aria in ingresso

824 68,7
22 (124) 540 160 (62,6)
394,3 32
97
45,1 167
330
Foro di scarico Ø20

Aria in uscita 1

46 299 32,2

619
2
3
62
69 (20)
15 327,1 15
357,1

1 Foro di montaggio (4-R6,5), bullone di ancoraggio: M10
2 Tubazione del refrigerante (liquido), Ø6,35 (svasata)
3 Tubazione del refrigerante (gas), Ø12,70 (svasata)
Unità di misura: mm

Unità esterne Big PACi NX da 20,0-25,0 kW.

(10) 186 760 194

460 503 540

1140 20,5

362 36 460

996

217

Unità di misura: mm
