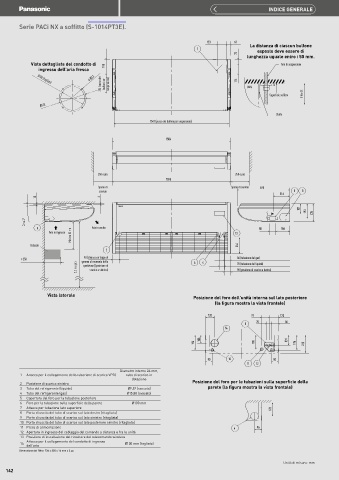

        Serie PACi NX a soffitto (S-1014PT3E).


                                                                          123      61
                                                                                         La distanza di ciascun bullone
                                                                      7                    esposto deve essere di
                                                                                    73
                                                                                        lunghezza uguale entro i 50 mm.
            Vista dettagliata del condotto di                                                       Foro di sospensione
               ingresso dell'aria fresca  190
                                4-Ø3,1
                                    265 (passo dei   bulloni per   sospensione)     114  Unità
              Ø100 (tagliato)
                                                                                                Superficie soffitto  Entro 50
               Ø113
                                                                                                  Staffa
                                                      1541 (passo dei bulloni per sospensione)


                                                           1584






                                   250 o più                                        250 o più
                                                           1590
                                    Spazio di                                     Spazio di servizio  690
                                    servizio                                                            1  8
                                                                                                   216
              15                    4
                                                                                                          131
                                                                                                             193  235
          Circa 2°
              9                  Aria in uscita                                             80      186
                          Minimo 50 cm
                  Aria in ingresso                                                  13
            Ostacoli                                                                 216
                                      2
                               90 (chiuso con tappo di
        ≤ 250                 gomma al momento della                 3  4           86 (tubazione del gas)
                            2,2 m o più  spedizione) (posizione di                  70 (tubazione del liquido)
                                                                                    90 (posizione di scarico a destra)
                                 scarico a sinistra)


                  Vista laterale                                     Posizione del foro dell'unità interna sul lato posteriore
                                                                             (la figura mostra la vista frontale)

                                                                          120            97        123
                                                                                           70        86
                                                                                       5
                                                                                14
                                                                       105                            131
                                                                     196                  185            196  235

                                                                          90     10              90
                                                                                        11  12
                                           Diametro interno 26 mm,
        1  Attacco per il collegamento della tubazione di scarico VP20  tubo di scarico in
                                               dotazione             Posizione del foro per le tubazioni sulla superficie della
        2  Posizione di scarico sinistra
        3  Tubo del refrigerante (liquido)    Ø9,52 (svasato)             parete (la figura mostra la vista frontale)
        4  Tubo del refrigerante (gas)        Ø15,88 (svasato)
        5  Copertura del foro per la tubazione posteriore
        6  Foro per la tubazione sulla superficie della parete  Ø100 mm
        7  Attacco per tubazione lato superiore                                                 176
        8  Porta di uscita del tubo di scarico sul lato destro (ritagliata)
        9  Porta di uscita del tubo di scarico sul lato sinistro (ritagliata)
        10 Porta di uscita del tubo di scarico sul lato posteriore sinistro (ritagliata)
        11 Presa di alimentazione                                                  6       96
        12 Apertura in ingresso del cablaggio del comando a distanza e fra le unità
        13 Posizione di installazione del ricevitore del telecomando wireless
        14  Attacco per il collegamento del condotto di ingresso   Ø100 mm (tagliato)
          dell'aria
        Dimensione del filtro: 736 x 250 x 16 mm x 2 pz.
                                                                                                     Unità di misura: mm
