INDICE DIMENSIONI DIMENSIONI: COMMERCIALE

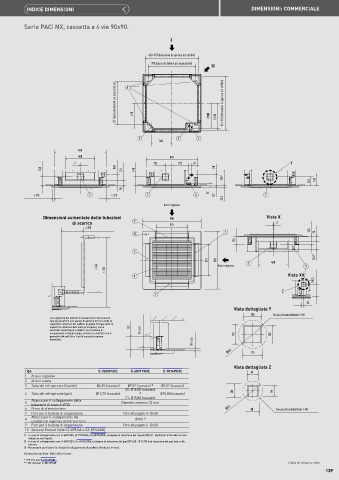

Serie PACi NX, cassetta a 4 vie 90x90.

X

860~910 (dimensioni di apertura del soffitto)
780 (passo dei bulloni per sospensione)
XX

700 (passo dei bulloni per sospensione) 8 418 (390) (410) 860~910 (dimensioni di apertura del soffitto)

5 3 4
340
840
480 840
2 110 272 51 Y
184 50
143 124 143
256*
143 192
90
≤ 375 7 ≤ 375 7 6 32 127 7
33,5
Aria in ingresso

Dimensioni aumentate delle tubazioni 950 Vista X
di scarico 2 515 2
≤ 300
10 2 143 90
134

2
124**
515 950 7 480
≤ 666 ≤ 850 Aria in ingresso 9
1 Vista XX
(192)
Z
2
35
Vista dettagliata Y
105 Fori per viti autofilettanti 4-M4
La lunghezza dei bulloni di sospensione deve essere
tale da garantire uno spazio di almeno 30 mm sotto la
superficie inferiore del soffitto (minimo 18 mm sotto la
superficie inferiore dell'unità principale), come 122
mostrato nella figura a destra. Se il bullone di 18 o più
sospensione è troppo lungo, entrerà in contatto con il
pannello del soffitto e l'unità non potrà essere 115 105
30 o più
installata.
Ø162 115
Vista dettagliata Z
Tipo S-3650PU3E S-6071PU3E S-1014PU3E 64
1 Aria in ingresso
2 Aria in uscita
3 Tubo del refrigerante (liquido) Ø6,35 (svasato) Ø9,52 (svasato) 1) Ø9,52 (svasato)
60: Ø15,88 (svasato)
4 Tubo del refrigerante (gas) Ø12,70 (svasato) 2) Ø15,88 (svasato) 80 64
71: Ø15,88 (svasato)
5 Attacco per il collegamento della Diametro esterno 32 mm
tubazione di scarico VP25
6 Presa di alimentazione Ø113 80 Fori per viti autofilettanti 4-M4
7 Foro per il bullone di sospensione Foro allungato 4-12x30
8 Attacco per il collegamento del Ø100 3)
condotto di ingresso dell'aria fresca
9 Foro per il bullone di sospensione Foro allungato 4-12x30
10 Sensore Econavi (solo CZ-KPU3A o CZ-KPU3AW)
1) · In caso di collegamento con U-60PZ3E5, U-71PZ3E5 o U-60PZH3E5, collegare la tubazione del liquido (Ø9,52 - Ø6,35) all'unità interna lato
tubazione del liquido.
2) · In caso di collegamento con U-60PZ3E5 o U-60PZH3E5, collegare la tubazione del gas (Ø15,88 - Ø12,70) alla tubazione del gas lato unità
interna.
3) · Necessario per fissare la flangia di collegamento al condotto (fornitura in loco).
Dimensione del filtro: 520 x 520 x 15 mm.
* 319 mm per S-1014PU3E.
** 187 mm per S-1014PU3E. Unità di misura: mm
