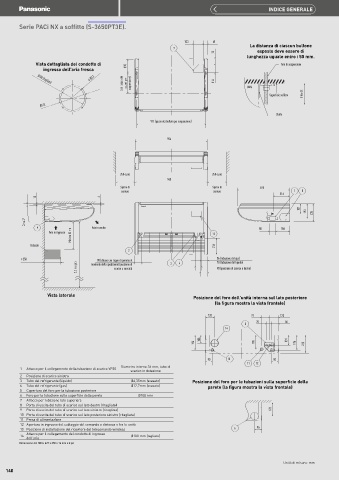

        Serie PACi NX a soffitto (S-3650PT3E).


                                                                  123       61
                                                                                         La distanza di ciascun bullone
                                                              7                            esposto deve essere di
                                                                            73
                                                                                        lunghezza uguale entro i 50 mm.
              Vista dettagliata del condotto di                                                     Foro di sospensione
                ingresso dell'aria fresca    190
                                4-Ø3,1
                                            265 (passo dei   bulloni per   sospensione)  114  Unità
              Ø100 (tagliato)
                                                                                                Superficie soffitto  Entro 50
               Ø113
                                                                                                  Staffa
                                                      911 (passo dei bulloni per sospensione)


                                                            954






                                           250 o più                        250 o più
                                                            960
                                           Spazio di                        Spazio di       690
                                            servizio                        servizio                    1  8
                                                                                                   216
              15                    4
                                                                                                          131
                                                                                                             193  235
          Circa 2°
              9                  Aria in uscita                                             80      186
                          Minimo 50 cm
                  Aria in ingresso                                          13
            Ostacoli                                                         216
                                              2
        ≤ 250                      90 (chiuso con tappo di gomma al   3  4   86 (tubazione del gas)
                                                                             70 (tubazione del liquido)
                            2,2 m o più  momento della spedizione) (posizione di   90 (posizione di scarico a destra)
                                         scarico a sinistra)



                  Vista laterale                                     Posizione del foro dell'unità interna sul lato posteriore
                                                                             (la figura mostra la vista frontale)

                                                                          120            97        123
                                                                                           70        86
                                                                                       5
                                                                                14
                                                                       105                            131
                                                                     196                  185            196  235

                                                                          90     10              90
                                                                                        11  12
                                           Diametro interno 26 mm, tubo di
        1  Attacco per il collegamento della tubazione di scarico VP20  scarico in dotazione
        2  Posizione di scarico sinistra
        3  Tubo del refrigerante (liquido)     Ø6,35mm (svasato)     Posizione del foro per le tubazioni sulla superficie della
        4  Tubo del refrigerante (gas)         Ø12,7mm (svasato)          parete (la figura mostra la vista frontale)
        5  Copertura del foro per la tubazione posteriore
        6  Foro per la tubazione sulla superficie della parete  Ø100 mm
        7  Attacco per tubazione lato superiore
        8  Porta di uscita del tubo di scarico sul lato destro (ritagliata)
        9  Porta di uscita del tubo di scarico sul lato sinistro (ritagliata)                   176
        10 Porta di uscita del tubo di scarico sul lato posteriore sinistro (ritagliata)
        11 Presa di alimentazione
        12 Apertura in ingresso del cablaggio del comando a distanza e fra le unità
        13 Posizione di installazione del ricevitore del telecomando wireless      6       96
          Attacco per il collegamento del condotto di ingresso
        14  dell'aria                          Ø100 mm (tagliato)
        Dimensione del filtro: 421 x 250 x 16 mm x 2 pz.


                                                                                                     Unità di misura: mm
