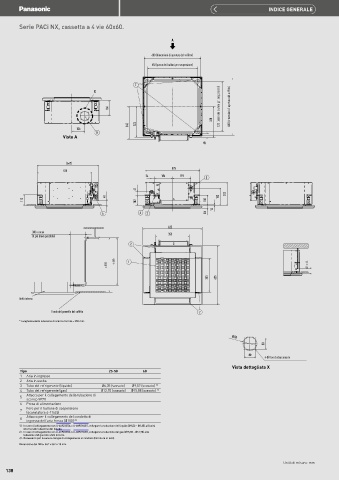

Serie PACi NX, cassetta a 4 vie 60x60.

A

600 (dimensioni di apertura del soffitto)
530 (passo dei bulloni per sospensione)

7
530 (passo dei bulloni per sospensione) 600 (dimensioni di apertura del soffitto)
X

166

328
345 323
136
8
Vista A
40

(647)
575
575
34 186 193 5

41
243
48 183
112 102 110
12
6 4 3 30
625
300 o meno
(il più breve possibile) 353
2

≤ 666 1
≤ 850 45 o più
353 625

Unità interna

Fondo del pannello del soffitto 2
* Lunghezza della tubazione di scarico fornita = 250 mm.

Ø100
80
80
4-Ø3 fori di sbarramento
Vista dettagliata X
Tipo 25-50 60
1 Aria in ingresso
2 Aria in uscita
3 Tubo del refrigerante (liquido) Ø6,35 (svasato) Ø9,52 (svasato) 1)
4 Tubo del refrigerante (gas) Ø12,70 (svasato) Ø15,88 (svasato) 2)
Attacco per il collegamento della tubazione di
5 scarico VP20
6 Presa di alimentazione
Foro per il bullone di sospensione
7 (scanalatura 4-11x26)
Attacco per il collegamento del condotto di
8
ingresso dell'aria fresca (Ø100) 3)
1) · In caso di collegamento con U-60PZ3E5A o U-60PZH3E5, collegare la tubazione del liquido (Ø9,52 - Ø6,35) all'unità
interna lato tubazione del liquido.
2) · In caso di collegamento con U-60PZ3E5A o U-60PZH3E5, collegare la tubazione del gas (Ø15,88 - Ø12,70) alla
tubazione del gas lato unità interna.
3) · Necessario per fissare la flangia di collegamento al condotto (fornitura in loco).
Dimensione del filtro: 362 x 362 x 15 mm.
Unità di misura: mm
