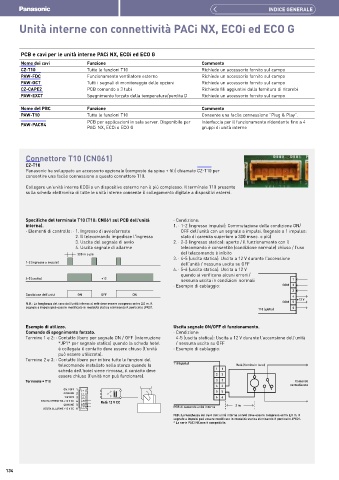

        Unità interne con connettività PACi NX, ECOi ed ECO G





        PCB e cavi per le unità interne PACi NX, ECOi ed ECO G
        Nome dei cavi           Funzione                                Commento
        CZ-T10                  Tutte le funzioni T10                   Richiede un accessorio fornito sul campo
        PAW-FDC                 Funzionamento ventilatore esterno       Richiede un accessorio fornito sul campo
        PAW-OCT                 Tutti i segnali di monitoraggio delle opzioni  Richiede un accessorio fornito sul campo
        CZ-CAPE2                PCB comando a 3 tubi                    Richiede fili aggiuntivi dalla fornitura di ricambi
        PAW-EXCT                Spegnimento forzato della temperatura/perdita D  Richiede un accessorio fornito sul campo

        Nome del PBC            Funzione                                Commento
        PAW-T10                 Tutte le funzioni T10                   Consente una facile connessione "Plug & Play".
        PAW-PACR4               PCB per applicazioni in sala server. Disponibile per   Interfaccia per il funzionamento ridondante fino a 4
                                PACi NX, ECOi o ECO G                   gruppi di unità interne




          Connettore T10 (CN061)
          CZ-T10
          Panasonic ha sviluppato un accessorio opzionale (composto da spina + fili) chiamato CZ-T10 per
          consentire una facile connessione a questo connettore T10.
          Collegare un'unità interna ECOi a un dispositivo esterno non è più complesso. Il terminale T10 presente
          sulla scheda elettronica di tutte le unità interne consente il collegamento digitale a dispositivi esterni.





          Specifiche del terminale T10 (T10: CN061 sul PCB dell'unità   ·  Condizione:
          interna).                                           1. ·  1-2 (ingresso impulsi): Commutazione della condizione ON/
          ·  Elementi di controllo: ·  1. Ingresso di avvio/arresto   OFF dell'unità con un segnale a impulsi. (segnale a 1 impulso:
                            2. Il telecomando impedisce l'ingresso   stato di carenza superiore a 300 msec. o più)
                            3. Uscita del segnale di avvio    2. ·  2-3 (ingresso statico): aperto / il funzionamento con il
                            4. Uscita segnale di allarme         telecomando è consentito (condizione normale) chiuso / l’uso
                            300 m o più                          del telecomando è inibito
                                                              3. ·  4-5 (uscita statica): Uscita a 12 V durante l'accensione
          1-2 (ingresso a impulsi)                               dell'unità / nessuna uscita su OFF
                                                              4. ·  5-6 (uscita statica): Uscita a 12 V
                                                                 quando si verificano alcuni errori /
          4-5 (uscita)               +12                         nessuna uscita in condizioni normali   1
                                                              ·  Esempio di cablaggio:              COM  2
                                                                                                        3
          Condizione dell’unità  ON  OFF        ON                                                      4
          N.B.: La lunghezza del cavo dall'unità interna al relè deve essere compresa entro 2,0 m. Il   COM  5  +12 V
          segnale a impulsi può essere modificato in modalità statica eliminando il ponticello JP001.  T10 (giallo)  6


          Esempio di utilizzo.                                Uscita segnale ON/OFF di funzionamento.
          Comando di spegnimento forzato.                     ·  Condizione:
          Termine 1 e 2: ·  Contatto libero per segnale ON / OFF (interruzione   4-5 (uscita statica): Uscita a 12 V durante l'accensione dell'unità
                      *JP1* per segnale statico) quando la scheda hotel   / nessuna uscita su OFF
                      è collegata il contatto deve essere chiuso (l'unità   ·  Esempio di cablaggio:
                      può essere utilizzata).
          Termine 2 e 3: ·  Contatto libero per inibire tutte le funzioni del
                      telecomando installato nella stanza quando la   T10 (giallo)  Relè (fornito in loco)
                      scheda dell'hotel viene rimossa, il contatto deve      1  1
                      essere chiuso (l'unità non può funzionare).            2  2
          Terminale = T10                                                    3  3                        Comando
                                                                             4  4                      centralizzato
                       ON / OFF  1
                       COMUNE  2                                             5  5
                        VIETATO  3                                           6  6
               USCITA OPERATIVA +12 V CC  4  Relè 12 V CC
                       COMUNE  5                                                    2 m
                USCITA ALLARME +12 V CC  6                    PCB di comando unità interna
                                                              N.B.: La lunghezza del cavo dall'unità interna al relè deve essere compresa entro 2,0 m. Il
                                                              segnale a impulsi può essere modificato in modalità statica eliminando il ponticello JP001.
                                                              * La serie PACi NX non è compatibile.
