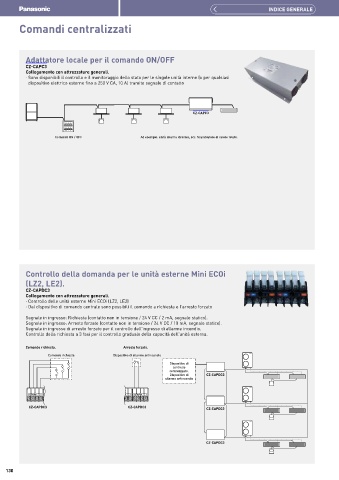

Page 130 - PANASONIC - COMMERCIALE PACI

INDICE GENERALE

Comandi centralizzati

Adattatore locale per il comando ON/OFF
CZ-CAPC3
Collegamento con attrezzature generali.
· Sono disponibili il controllo e il monitoraggio dello stato per le singole unità interne (o per qualsiasi
dispositivo elettrico esterno fino a 250 V CA, 10 A) tramite segnale di contatto

CZ-CAPC3

Comando ON / OFF Ad esempio: unità interna idronica, ecc. Scambiatore di calore totale.

Controllo della domanda per le unità esterne Mini ECOi
(LZ2, LE2).
CZ-CAPDC3
Collegamento con attrezzature generali.
· Controllo delle unità esterne Mini ECOi (LZ2, LE2)
· Dal dispositivo di comando centrale sono possibili il comando a richiesta e l'arresto forzato

Segnale in ingresso: Richiesta (contatto non in tensione / 24 V CC / 2 mA, segnale statico).
Segnale in ingresso: Arresto forzato (contatto non in tensione / 24 V CC / 10 mA, segnale statico).
Segnale in ingresso di arresto forzato per il controllo dell'ingresso di allarme incendio.
Controllo della richiesta a 3 fasi per il controllo graduale della capacità dell'unità esterna.

Comando richiesta. Arresto forzato.
Comando richiesta Dispositivo di allarme antincendio
Dispositivo di
controllo
centralizzato.
Dispositivo di CZ-CAPDC3
allarme antincendio

1(L) 2(N) 3 4 1(L) 2(N) 3 4 1(L) 2(N) 3 4 1(L) 2(N) 3 4

CZ-CAPDC3 CZ-CAPDC3 CZ-CAPDC3

CZ-CAPDC3

130
