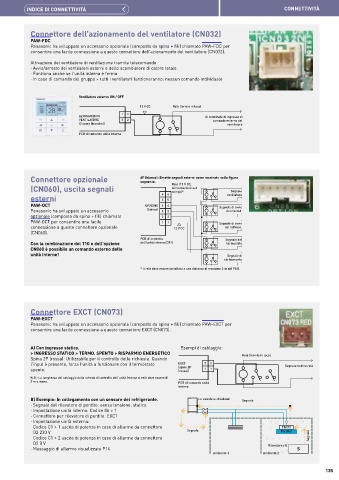

INDICE DI CONNETTIVITÀ CONNETTIVITÀ

Connettore dell’azionamento del ventilatore (CN032)
PAW-FDC
Panasonic ha sviluppato un accessorio opzionale (composto da spina + fili) chiamato PAW-FDC per
consentire una facile connessione a questo connettore dell’azionamento del ventilatore (CN032).

Attivazione del ventilatore di ventilazione tramite telecomando
· Avvio/arresto dei ventilatori esterni e dello scambiatore di calore totale
· Funziona anche se l'unità interna è ferma
· In caso di comando del gruppo > tutti i ventilatori funzioneranno; nessun comando individuale

Ventilatore esterno ON / OFF
12 V CC Relè (fornito in loco)
AZIONAMENTO 1 1 Al terminale di ingresso di
VENTILATORE 2 2 comando esterno del
(2 spine (bianche)) ventilatore
PCB di comando unità interna

Connettore opzionale 6P (bianco): Emette segnali esterni come mostrato nella figura
seguente.
(CN060), uscita segnali Relè (12 V CC, Segnale
alimentazione sul
campo)*
esterni 6 5 6 5 ventilatore
PAW-OCT OPZIONE 4 4 Segnale di avvio
Panasonic ha sviluppato un accessorio (bianco) 3 3 del riscald.
opzionale (composto da spina + fili) chiamato 2 2
PAW-OCT per consentire una facile 1 1 Segnale di avvio
connessione a questo connettore opzionale 12 V CC del raffresc.
(CN060).
PCB di controllo Segnale del
Con la combinazione del T10 e dell'opzione dell'unità interna (CR1) termostato
CN060 è possibile un comando esterno delle
unità interne! Segnale di
sbrinamento
* Il relè deve essere installato a una distanza di massimo 2 m dal PCB.

Connettore EXCT (CN073)
PAW-EXCT
Panasonic ha sviluppato un accessorio opzionale (composto da spina + fili) chiamato PAW-EXCT per
consentire una facile connessione a questo connettore EXCT (CN073).

A) Con ingresso statico. · Esempi di cablaggio:
> INGRESSO STATICO > TERMO. SPENTO > RISPARMIO ENERGETICO Relè (fornito in loco)
Spina 2P (rossa): Utilizzabile per il controllo della richiesta. Quando
l'input è presente, forza l'unità a funzionare con il termostato EXCT 2 2 Segnale bobina relè
spento. (spina 2P 1 1
(rossa))
N.B.: La lunghezza del cablaggio dalla scheda di controllo dell'unità interna al relè deve essere di
2 m o meno. PCB di comando unità
interna

B) Esempio: In collegamento con un sensore del refrigerante. Le valvole si chiudono! Segnale
· Segnale dal rilevatore di perdite: senza tensione, statico.
· Impostazione unità interna: Codice 0b > 1
· Connettore per rilevatore di perdite: EXCT
· Impostazione unità esterna:
Codice C1 > 1 uscita di potenza in caso di allarme da connettore CN073
O2 230 V Segnale Perdita!
Codice C1 > 2 uscita di potenza in caso di allarme da connettore Segnale
O2 0 V
· Messaggio di allarme visualizzato P14 Rilevatore rif. S
Ambiente 1 Ambiente 2

135
