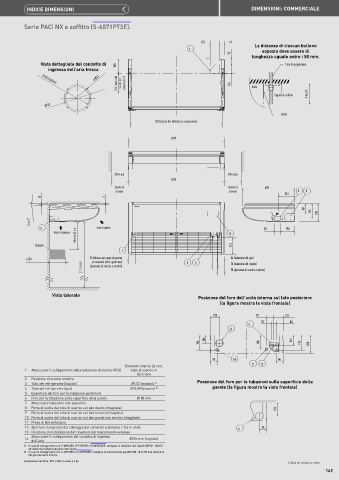

          Serie PACi NX a soffitto (S-6071PT3E).


                                                                        123       61
                                                                                          La distanza di ciascun bullone
                                                                   7                         esposto deve essere di
                                                                                  73
                                                                                         lunghezza uguale entro i 50 mm.
               Vista dettagliata del condotto di   190                                               Foro di sospensione
                  ingresso dell'aria fresca
                                  4-Ø3,1
                                          265 (passo dei   bulloni per   sospensione)  114  Unità
                Ø100 (tagliato)
                                                                                                 Superficie soffitto  Entro 50
                 Ø113
                                                                                                    Staffa
                                                       1226 (passo dei bulloni per sospensione)


                                                             1269






                                         250 o più                               250 o più
                                                             1275
                                         Spazio di                               Spazio di    690
                                          servizio                               servizio                 1  8
                                                                                                     216
               15                     4
                                                                                                            131
                                                                                                              193  235
           Circa 2°
               9                   Aria in uscita                                             80     186
                            Minimo 50 cm
                    Aria in ingresso                                             13
             Ostacoli                                                             216
                                            2
          ≤ 250                  90 (chiuso con tappo di gomma     3  4           86 (tubazione del gas)
                                 al momento della spedizione)
                              2,2 m o più  (posizione di scarico a sinistra)      70 (tubazione del liquido)
                                                                                  90 (posizione di scarico a destra)



                   Vista laterale                                      Posizione del foro dell'unità interna sul lato posteriore
                                                                              (la figura mostra la vista frontale)

                                                                            120            97        123
                                                                                             70        86
                                                                                        5
                                                                                  14
                                                                         105                            131
                                                                       196                  185            196  235

                                                                            90     10              90
                                             Diametro interno 26 mm,                      11  12
          1  Attacco per il collegamento della tubazione di scarico VP20  tubo di scarico in
                                                 dotazione
          2  Posizione di scarico sinistra                            Posizione del foro per le tubazioni sulla superficie della
          3  Tubo del refrigerante (liquido)   Ø9,52 (svasato)  1)
          4  Tubo del refrigerante (gas)       Ø15,88 (svasato)  2)         parete (la figura mostra la vista frontale)
          5  Copertura del foro per la tubazione posteriore
          6  Foro per la tubazione sulla superficie della parete  Ø100 mm
          7  Attacco per tubazione lato superiore
          8  Porta di uscita del tubo di scarico sul lato destro (ritagliata)                     176
          9  Porta di uscita del tubo di scarico sul lato sinistro (ritagliata)
          10 Porta di uscita del tubo di scarico sul lato posteriore sinistro (ritagliata)
          11 Presa di alimentazione
          12 Apertura in ingresso del cablaggio del comando a distanza e fra le unità  6     96
          13 Posizione di installazione del ricevitore del telecomando wireless
            Attacco per il collegamento del condotto di ingresso
          14                                   Ø100 mm (tagliato)
            dell'aria
          1) ·  In caso di collegamento con U-60PZ3E5, U-71PZ3E5 o U-60PZH3E5, collegare la tubazione del liquido (Ø9,52 - Ø6,35)
           all'unità interna lato tubazione del liquido.
          2) ·  In caso di collegamento con U-60PZ3E5 o U-60PZH3E5, collegare la tubazione del gas (Ø15,88 - Ø12,70) alla tubazione
           del gas lato unità interna.
          Dimensione del filtro: 579 x 250 x 16 mm x 2 pz.
                                                                                                      Unità di misura: mm
