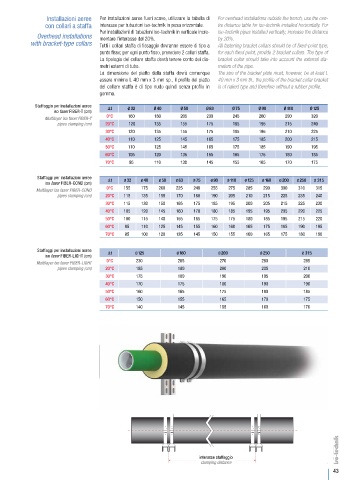

Installazioni aeree Per installazioni aeree fuori scavo, utilizzare la tabella di For overhead installations outside the trench, use the cen-
con collari a staffa interasse per tubazioni iso-technik in posa orizzontale. tre distance table for iso-technik installed horizontally. For
Per installazioni di tubazioni iso-technik in verticale incre- iso-technik pipes installed vertically, increase the distance
Overhead installations mentare l’interasse del 20%. by 20%.
with bracket-type collars Tutti i collari staffa di fissaggio dovranno essere di tipo a All fastening bracket collars should be of fixed-point type;
punto fisso; per ogni punto fisso, prevedere 2 collari staffa. for each fixed point, provide 2 bracket collars. The type of
La tipologia del collare staffa dovrà tenere conto dei dia- bracket collar should take into account the external dia-
metri esterni di tubo. meters of the pipe.
La dimensione del piatto della staffa dovrà comunque The size of the bracket plate must, however, be at least L
essere minimo L 40 mm x 3 mm sp., il profilo del piatto 40 mm x 3 mm th., the profile of the bracket collar bracket
del collare staffa è di tipo nudo quindi senza profilo in is of naked type and therefore without a rubber profile.
gomma.

Staffaggio per installazioni aeree Dt Ø 32 Ø 40 Ø 50 Ø 63 Ø 75 Ø 90 Ø 110 Ø 125
iso faser FIBER-T (cm)
0°C 160 180 205 230 245 260 290 320
Multilayer iso faser FIBER-T
pipes clamping (cm) 20°C 120 135 155 175 185 195 215 240
30°C 120 135 155 175 185 195 210 225
40°C 110 125 145 165 175 185 200 215
50°C 110 125 145 165 175 185 190 195
60°C 105 120 135 155 165 175 180 185
70°C 95 110 130 145 155 165 170 175

Staffaggi per installazioni aeree Dt Ø 32 Ø 40 Ø 50 Ø 63 Ø 75 Ø 90 Ø 110 Ø 125 Ø 160 Ø 200 Ø 250 Ø 315
iso faser FIBER-COND (cm)
0°C 155 175 200 225 240 255 275 285 290 300 310 315
Multilayer iso faser FIBER-COND
pipes clamping (cm) 20°C 115 135 155 170 180 190 205 210 215 225 235 240
30°C 115 130 150 165 175 185 195 200 205 215 225 230
40°C 105 120 145 160 170 180 185 195 195 205 220 225
50°C 100 115 140 155 165 175 175 180 185 195 215 220
60°C 95 110 125 145 155 160 160 165 175 185 190 195
70°C 85 100 120 135 145 150 155 160 165 175 180 190

Staffaggi per installazioni aeree Dt Ø 125 Ø 160 Ø 200 Ø 250 Ø 315
iso faser FIBER-LIGHT (cm)
Multilayer iso faser FIBER-LIGHT 0°C 230 265 270 280 285
pipes clamping (cm) 20°C 185 190 200 205 210
30°C 175 180 190 195 200
40°C 170 175 180 190 190
50°C 160 165 175 180 185
60°C 150 155 165 170 175
70°C 140 145 155 160 170

interasse staffaggio
clamping distance
43
