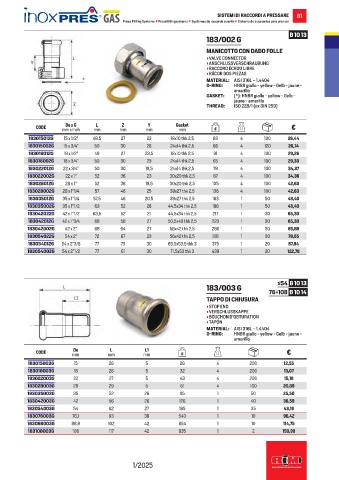

P. 83
SISTEMI DI RACCORDI A PRESSARE 81
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar
B 10 13
183/002 G
MANICOTTO CON DADO FOLLE
• VALVE CONNECTOR
• ANSCHLUSSVERSCHRAUBUNG
• RACCORD ÉCROU LIBRE
• RÁCOR DOS PIEZAS
MATERIAL: AISI 316L – 1.4404
O-RING: HNBR giallo - yellow - Gelb - jaune -
amarillo
GASKET: (*): HNBR giallo - yellow - Gelb -
jaune - amarillo
THREAD: ISO 228/1 (ex DIN 259)
Y
L
Z
De x G
CODE mm x inch mm mm mm Gasket g €
mm
183015012G 15 x 1/2” 48,5 27 23 18x10 thk 2,5 83 4 100 26,44
183015002G 15 x 3/4” 50 30 26 24x14 thk 2,5 66 4 120 26,74
183018012G 18 x 1/2” 49 27 23,5 18x10 thk 2,5 91 4 100 29,26
183018002G 18 x 3/4” 50 30 23 24x14 thk 2,5 65 4 100 29,30
183022012G 22 x 3/4” 50 30 19,5 24x14 thk 2,5 78 4 100 34,37
183022002G 22 x 1” 52 36 23 30x20 thk 2,5 87 4 100 34,36
183028012G 28 x 1” 52 36 19,5 30x20 thk 2,5 105 4 100 42,63
183028002G 28 x 1”1/4 57 46 25 39x27 thk 2,5 136 4 100 42,63
183035012G 35 x 1”1/4 57,5 46 20,5 39x27 thk 2,5 163 1 50 48,40
183035002G 35 x 1”1/2 63 52 26 44,5x34 thk 2,5 186 1 50 48,40
183042022G 42 x 1”1/2 63,5 52 21 44,5x34 thk 2,5 217 1 30 65,30
183042012G 42 x 1”3/4 68 58 27 50,5x40 thk 2,5 223 1 30 65,30
183042002G 42 x 2” 68 64 27 56x42 thk 2,5 266 1 30 85,88
183054022G 54 x 2” 72 67 23 56x42 thk 2,5 301 1 30 78,65
183054012G 54 x 2”3/8 77 75 30 65,5x53,5 thk 3 375 1 20 87,84
183054002G 54 x 2”1/2 77 81 30 71,5x53 thk 3 439 1 20 122,78
≤54 B 10 13
183/003 G
76÷108 B 10 14
TAPPO DI CHIUSURA
• STOP END
• VERSCHLUSSKAPPE
• BOUCHON D’OBTURATION
• TAPÓN
MATERIAL: AISI 316L – 1.4404
O-RING: HNBR giallo - yellow - Gelb - jaune -
amarillo
L
De
L1
CODE mm mm mm g €
183015003G 15 26 5 26 4 200 12,55
183018003G 18 26 5 32 4 200 13,07
183022003G 22 27 5 43 4 200 15,18
183028003G 28 29 5 61 4 100 20,89
183035003G 35 52 26 95 1 50 25,50
183042003G 42 56 26 126 1 40 36,59
183054003G 54 62 27 185 1 35 43,16
183076003G 76,1 93 38 540 1 10 96,42
183088003G 88,9 102 42 654 1 10 114,75
183108003G 108 117 42 935 1 2 150,99
