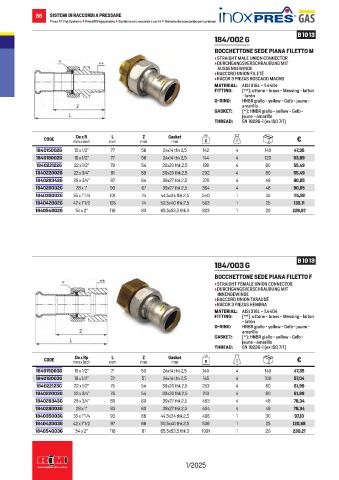

Page 88 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

86 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 10 13
184/002 G
BOCCHETTONE SEDE PIANA FILETTO M
• STRAIGHT MALE UNION CONNECTOR
• DURCHGANGSVERSCHRAUBUNG MIT
AUSSENGEWINDE
• RACCORD UNION FILETÉ
• RÁCOR 3 PIEZAS ROSCADO MACHO
MATERIAL: AISI 316L – 1.4404
FITTING: (**): ottone - brass - Messing - laiton
- latón
O-RING: HNBR giallo - yellow - Gelb - jaune -
amarillo
GASKET: (*): HNBR giallo - yellow - Gelb -
jaune - amarillo
THREAD: EN 10226-1 (ex ISO 7/1)

De x R
Z
L
CODE mm x inch mm mm Gasket g €
mm
184015002G 15 x 1/2” 77 56 24x14 thk 2,5 142 4 140 47,35
184018002G 18 x 1/2” 77 56 24x14 thk 2,5 144 4 120 53,89
184022122G 22 x 1/2” 79 54 30x20 thk 2,5 199 4 80 55,49
184022002G 22 x 3/4” 81 59 30x20 thk 2,5 202 4 80 55,49
184028342G 28 x 3/4” 87 64 39x27 thk 2,5 370 4 48 90,85
184028002G 28 x 1” 90 67 39x27 thk 2,5 364 4 48 90,85
184035002G 35 x 1”1/4 101 74 44,5x34 thk 2,5 540 1 35 115,92
184042002G 42 x 1”1/2 105 74 50,5x40 thk 2,5 563 1 25 133,11
184054002G 54 x 2” 118 83 65,5x53,5 thk 3 823 1 20 228,67

B 10 13
184/003 G

BOCCHETTONE SEDE PIANA FILETTO F
• STRAIGHT FEMALE UNION CONNECTOR
• DURCHGANGSVERSCHRAUBUNG MIT
INNENGEWINDE
• RACCORD UNION TARAUDÉ
• RÁCOR 3 PIEZAS HEMBRA
MATERIAL: AISI 316L – 1.4404
FITTING: (**): ottone - brass - Messing - laiton
- latón
O-RING: HNBR giallo - yellow - Gelb - jaune -
amarillo
GASKET: (*): HNBR giallo - yellow - Gelb -
jaune - amarillo
THREAD: EN 10226-1 (ex ISO 7/1)
Z
De x Rp
L
CODE mm x inch mm mm Gasket g €
mm
184015003G 15 x 1/2” 71 50 24x14 thk 2,5 140 4 140 47,35
184018003G 18 x 1/2” 72 51 24x14 thk 2,5 145 4 100 57,04
184022123G 22 x 1/2” 75 54 30x20 thk 2,5 253 4 80 61,99
184022003G 22 x 3/4” 76 54 30x20 thk 2,5 213 4 80 61,99
184028343G 28 x 3/4” 83 60 39x27 thk 2,5 483 4 48 78,34
184028003G 28 x 1” 83 60 39x27 thk 2,5 404 4 48 78,34
184035003G 35 x 1”1/4 93 66 44,5x34 thk 2,5 486 1 30 97,10
184042003G 42 x 1”1/2 97 66 50,5x40 thk 2,5 536 1 25 120,68
184054003G 54 x 2” 116 81 65,5x53,5 thk 3 1091 1 20 230,21

1/2025
