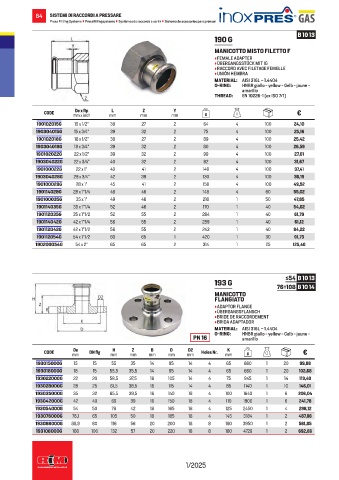

P. 86
84 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar
B 10 13
190 G
MANICOTTO MISTO FILETTO F
• FEMALE ADAPTER
• ÜBERGANGSSTÜCK MIT IG
• RACCORD AVEC FILETAGE FEMELLE
• UNIÓN HEMBRA
MATERIAL: AISI 316L – 1.4404
O-RING: HNBR giallo - yellow - Gelb - jaune -
amarillo
THREAD: EN 10226-1 (ex ISO 7/1)
De x Rp
L
Y
Z
CODE mm x inch mm mm mm g €
190102015G 15 x 1/2” 38 27 2 64 4 100 24,10
190304015G 15 x 3/4” 39 32 2 75 4 100 25,16
190102018G 18 x 1/2” 38 27 2 89 4 100 25,42
190304018G 18 x 3/4” 39 32 2 80 4 100 26,59
190102022G 22 x 1/2” 39 32 2 99 4 100 27,01
190304022G 22 x 3/4” 40 32 2 82 4 100 31,67
190100022G 22 x 1” 43 41 2 148 4 100 37,41
190304028G 28 x 3/4” 42 38 2 130 4 100 36,15
190100028G 28 x 1” 45 41 2 158 4 100 49,52
190114028G 28 x 1”1/4 48 46 2 148 4 60 55,02
190100035G 35 x 1” 49 46 2 216 1 50 47,65
190114035G 35 x 1”1/4 52 46 2 170 1 40 54,02
190112035G 35 x 1”1/2 52 55 2 284 1 40 61,79
190114042G 42 x 1”1/4 56 55 2 259 1 40 61,12
190112042G 42 x 1”1/2 56 55 2 243 1 40 84,22
190112054G 54 x 1”1/2 60 65 1 420 1 30 91,73
190200054G 54 x 2” 65 65 2 314 1 25 125,40
≤54 B 10 13
193 G
76÷108 B 10 14
MANICOTTO
FLANGIATO
• ADAPTOR FLANGE
• ÜBERGANGSFLANSCH
• BRIDE DE RACCORDEMENT
• BRIDA ADAPTADOR
MATERIAL: AISI 316L – 1.4404
O-RING: HNBR giallo - yellow - Gelb - jaune -
PN 16 amarillo
K
D2
D
H
Z
De
B
CODE mm DN flg mm mm mm mm mm Holes Nr. mm g €
193015000G 15 15 55 35 14 95 14 4 65 660 1 20 99,88
193018000G 18 15 55,5 35,5 14 95 14 4 65 660 1 20 102,68
193022000G 22 20 58,5 37,5 16 105 14 4 75 945 1 14 119,40
193028000G 28 25 61,5 38,5 16 115 14 4 85 1140 1 10 146,01
193035000G 35 32 65,5 39,5 16 140 18 4 100 1640 1 6 206,04
193042000G 42 40 69 39 16 150 18 4 110 1800 1 6 241,78
193054000G 54 50 78 42 18 165 18 4 125 2450 1 4 298,12
193076000G 76,1 65 105 50 18 185 18 4 145 3184 1 2 487,66
193088000G 88,9 80 116 56 20 200 18 8 160 3950 1 2 581,85
193108000G 108 100 132 57 20 220 18 8 180 4729 1 2 692,66
1/2025
