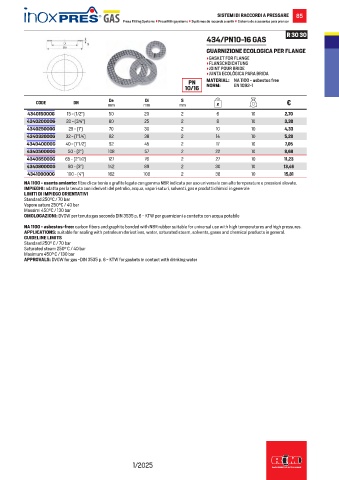

Page 87 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 85
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

R 30 30
434/PN10-16 GAS
GUARNIZIONE ECOLOGICA PER FLANGE
• GASKET FOR FLANGE
• FLANSCHDICHTUNG
• JOINT POUR BRIDE
• JUNTA ECOLÓGICA PARA BRIDA
PN MATERIAL: NA 1100 - asbestos free
10/16 NORM: EN 1092-1

De
S
Di
CODE DN mm mm mm g €
434015000G 15 - (1/2”) 50 20 2 6 10 2,70
434020000G 20 - (3/4”) 60 25 2 8 10 3,38
434025000G 25 - (1”) 70 30 2 10 10 4,33
434032000G 32 - (1”1/4) 82 38 2 14 10 5,28
434040000G 40 - (1”1/2) 92 45 2 17 10 7,05
434050000G 50 - (2”) 108 57 2 22 10 8,68
434065000G 65 - (2”1/2) 127 76 2 27 10 11,23
434080000G 80 - (3”) 142 89 2 30 10 13,46
434100000G 100 - (4”) 162 108 2 38 10 15,81
NA 1100 - esente amianto: fibre di carbonio e grafite legate con gomma NBR indicata per uso universale con alte temperature e pressioni elevate.
IMPIEGHI: adatta per la tenuta con i derivati del petrolio, acqua, vapori saturi, solventi, gas e prodotti chimici in generale
LIMITI DI IMPIEGO ORIENTATIVI
Standard 250°C / 70 bar
Vapore saturo 250°C / 40 bar
Massimi 450°C / 130 bar
OMOLOGAZIONI: DVGW per tenuta gas secondo DIN 3535 p. 6 - KTW per guarnizioni a contatto con acqua potabile
NA 1100 - asbestos-free: carbon fibers and graphite bonded with NBR rubber suitable for universal use with high temperatures and high pressures.
APPLICATIONS: suitable for sealing with petroleum derivatives, water, saturated steam, solvents, gases and chemical products in general.
GUIDELINE LIMITS
Standard 250° C / 70 bar
Saturated steam 250° C / 40 bar
Maximum 450° C / 130 bar
APPROVALS: DVGW for gas -DIN 3535 p. 6 - KTW for gaskets in contact with drinking water
