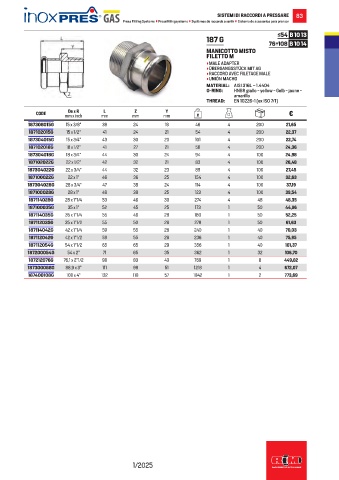

Page 85 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 83
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

≤54 B 10 13
187 G
76÷108 B 10 14
MANICOTTO MISTO
FILETTO M
• MALE ADAPTER
• ÜBERGANGSSTÜCK MIT AG
• RACCORD AVEC FILETAGE MALE
• UNIÓN MACHO
MATERIAL: AISI 316L – 1.4404
O-RING: HNBR giallo - yellow - Gelb - jaune -
amarillo
THREAD: EN 10226-1 (ex ISO 7/1)
Y
De x R
L
Z
CODE mm x inch mm mm mm g €
187308015G 15 x 3/8” 38 24 18 46 4 200 21,65
187102015G 15 x 1/2” 41 24 21 54 4 200 22,37
187304015G 15 x 3/4” 43 30 23 101 4 200 22,74
187102018G 18 x 1/2” 41 27 21 58 4 200 24,36
187304018G 18 x 3/4” 44 30 24 94 4 100 24,98
187102022G 22 x 1/2” 42 32 21 83 4 100 26,48
187304022G 22 x 3/4” 44 32 23 89 4 100 27,45
187100022G 22 x 1” 46 36 25 154 4 100 32,63
187304028G 28 x 3/4” 47 38 24 114 4 100 37,19
187100028G 28 x 1” 48 38 25 123 4 100 39,54
187114028G 28 x 1”1/4 53 46 30 274 4 48 48,35
187100035G 35 x 1” 52 45 25 173 1 50 44,96
187114035G 35 x 1”1/4 55 46 28 180 1 50 52,25
187112035G 35 x 1”1/2 55 50 28 278 1 50 61,63
187114042G 42 x 1”1/4 59 55 28 240 1 40 70,03
187112042G 42 x 1”1/2 59 55 28 236 1 40 75,95
187112054G 54 x 1”1/2 65 65 29 356 1 40 101,37
187200054G 54 x 2” 71 65 35 362 1 32 106,70
187212076G 76,1 x 2”1/2 98 83 43 769 1 8 449,82
187300088G 88,9 x 3” 111 98 51 1218 1 4 672,07
187400108G 108 x 4” 132 118 57 1842 1 2 773,69

1/2025
