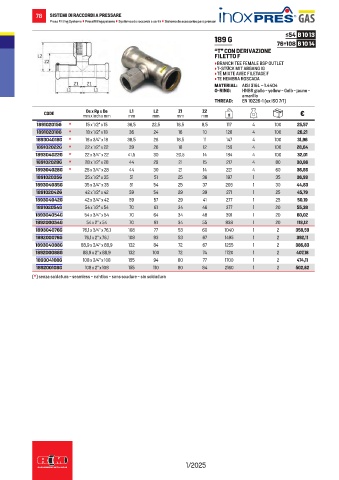

78 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

≤54 B 10 13
189 G
76÷108 B 10 14
“T” CON DERIVAZIONE
FILETTO F
• BRANCH TEE FEMALE BSP OUTLET
• T-STÜCK MIT ABGANG IG
• TÉ MIXTE AVEC FILETAGE F
• TE HEMBRA ROSCADA
MATERIAL: AISI 316L – 1.4404
O-RING: HNBR giallo - yellow - Gelb - jaune -
amarillo
THREAD: EN 10226-1 (ex ISO 7/1)
L1
De x Rp x De
Z2
Z1
L2
CODE mm x inch x mm mm mm mm mm g €
189102015G * 15 x 1/2” x 15 36,5 22,5 16,5 8,5 117 4 100 25,57
189102018G * 18 x 1/2” x 18 36 24 16 10 128 4 100 26,21
189304018G * 18 x 3/4” x 18 38,5 26 18,5 11 147 4 100 31,96
189102022G * 22 x 1/2” x 22 39 26 18 12 159 4 100 28,04
189304022G * 22 x 3/4” x 22 41,5 30 20,5 14 184 4 100 32,01
189102028G * 28 x 1/2” x 28 44 29 21 15 217 4 80 30,86
189304028G * 28 x 3/4” x 28 44 30 21 14 221 4 60 36,66
189102035G 35 x 1/2” x 35 51 51 25 36 197 1 35 36,99
189304035G 35 x 3/4” x 35 51 54 25 37 205 1 30 44,83
189102042G 42 x 1/2” x 42 59 54 29 39 271 1 25 45,79
189304042G 42 x 3/4” x 42 59 57 29 41 277 1 25 50,19
189102054G 54 x 1/2” x 54 70 61 34 46 377 1 20 55,38
189304054G 54 x 3/4” x 54 70 64 34 48 391 1 20 60,02
189200054G 54 x 2” x 54 70 81 34 55 838 1 20 118,12
189304076G 76,1 x 3/4” x 76,1 108 77 53 60 1040 1 2 358,59
189200076G 76,1 x 2” x 76,1 108 93 53 67 1495 1 2 392,11
189304088G 88,9 x 3/4” x 88,9 132 84 72 67 1255 1 2 386,83
189200088G 88,9 x 2” x 88,9 132 100 72 74 1720 1 2 407,18
189304108G 108 x 3/4” x 108 155 94 80 77 1700 1 2 474,11
189200108G 108 x 2” x 108 155 110 80 84 2160 1 2 502,62
(*) senza saldatura - seamless - nahtlos - sans soudure - sin soldadura
