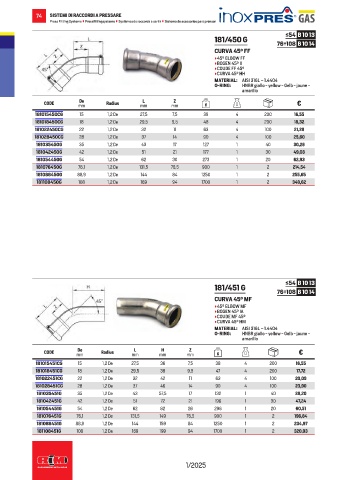

Page 76 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

74 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

≤54 B 10 13
181/450 G
76÷108 B 10 14
CURVA 45° FF
• 45° ELBOW FF
• BOGEN 45° II
• COUDE FF 45°
• CURVA 45° HH
MATERIAL: AISI 316L – 1.4404
O-RING: HNBR giallo - yellow - Gelb - jaune -
amarillo

De
Z
L
CODE mm Radius mm mm g €
181015450CG 15 1,2 De 27,5 7,5 39 4 200 16,55
181018450CG 18 1,2 De 29,5 9,5 48 4 200 18,32
181022450CG 22 1,2 De 32 11 63 4 100 21,28
181028450CG 28 1,2 De 37 14 90 4 100 25,60
181035450G 35 1,2 De 43 17 127 1 40 30,26
181042450G 42 1,2 De 51 21 177 1 30 49,03
181054450G 54 1,2 De 62 30 273 1 20 62,93
181076450G 76,1 1,2 De 131,5 76,5 900 1 2 214,54
181088450G 88,9 1,2 De 144 84 1250 1 2 255,65
181108450G 108 1,2 De 169 94 1700 1 2 348,62

≤54 B 10 13
181/451 G
76÷108 B 10 14
CURVA 45° MF
• 45° ELBOW MF
• BOGEN 45° IA
• COUDE MF 45°
• CURVA 45° HM
MATERIAL: AISI 316L – 1.4404
O-RING: HNBR giallo - yellow - Gelb - jaune -
amarillo
L
De
H
Z
CODE mm Radius mm mm mm g €
181015451CG 15 1,2 De 27,5 36 7,5 38 4 200 16,55
181018451CG 18 1,2 De 29,5 38 9,5 47 4 200 17,72
181022451CG 22 1,2 De 32 42 11 63 4 100 20,09
181028451CG 28 1,2 De 37 46 14 90 4 100 23,90
181035451G 35 1,2 De 43 57,5 17 132 1 40 28,20
181042451G 42 1,2 De 51 72 21 196 1 30 47,24
181054451G 54 1,2 De 62 82 26 296 1 20 60,51
181076451G 76,1 1,2 De 131,5 149 76,5 900 1 2 196,84
181088451G 88,9 1,2 De 144 159 84 1250 1 2 234,97
181108451G 108 1,2 De 169 199 94 1700 1 2 320,93

1/2025
