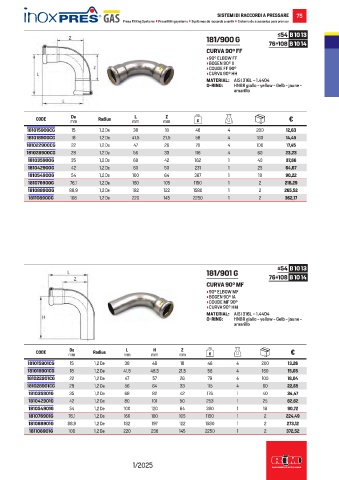

Page 77 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 75
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

≤54 B 10 13
181/900 G
76÷108 B 10 14
CURVA 90° FF
• 90° ELBOW FF
• BOGEN 90° II
• COUDE FF 90°
• CURVA 90° HH
MATERIAL: AISI 316L – 1.4404
O-RING: HNBR giallo - yellow - Gelb - jaune -
amarillo

Z
De
L
CODE mm Radius mm mm g €
181015900CG 15 1,2 De 38 18 46 4 200 12,63
181018900CG 18 1,2 De 41,5 21,5 58 4 160 14,45
181022900CG 22 1,2 De 47 26 78 4 100 17,45
181028900CG 28 1,2 De 56 33 116 4 60 23,23
181035900G 35 1,2 De 68 42 162 1 40 37,66
181042900G 42 1,2 De 80 50 231 1 25 64,67
181054900G 54 1,2 De 100 64 367 1 18 90,22
181076900G 76,1 1,2 De 160 105 1150 1 2 218,29
181088900G 88,9 1,2 De 182 122 1580 1 2 265,52
181108900G 108 1,2 De 220 145 2250 1 2 362,17

≤54 B 10 13
181/901 G
76÷108 B 10 14
CURVA 90° MF
• 90° ELBOW MF
• BOGEN 90° IA
• COUDE MF 90°
• CURVA 90° HM
MATERIAL: AISI 316L – 1.4404
O-RING: HNBR giallo - yellow - Gelb - jaune -
amarillo

Z
De
L
H
CODE mm Radius mm mm mm g €
181015901CG 15 1,2 De 38 48 18 46 4 200 13,26
181018901CG 18 1,2 De 41,5 48,5 21,5 56 4 160 15,05
181022901CG 22 1,2 De 47 57 26 79 4 100 18,04
181028901CG 28 1,2 De 56 64 33 115 4 60 22,65
181035901G 35 1,2 De 68 82 42 176 1 40 34,47
181042901G 42 1,2 De 80 101 50 253 1 25 62,62
181054901G 54 1,2 De 100 120 64 390 1 18 90,72
181076901G 76,1 1,2 De 160 180 105 1150 1 2 224,49
181088901G 88,9 1,2 De 182 197 122 1580 1 2 273,12
181108901G 108 1,2 De 220 236 145 2250 1 2 372,52

1/2025
