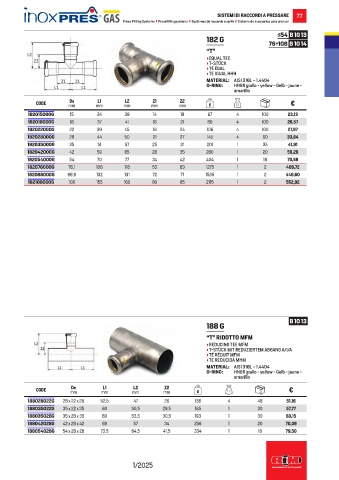

Page 79 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 77
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

≤54 B 10 13
182 G
76÷108 B 10 14
“T”
• EQUAL TEE
• T-STÜCK
• TÉ ÉGAL
• TE IGUAL HHH
MATERIAL: AISI 316L – 1.4404
O-RING: HNBR giallo - yellow - Gelb - jaune -
amarillo

L1
Z2
Z1
L2
De
CODE mm mm mm mm mm g €
182015000G 15 34 39 14 19 67 4 100 23,13
182018000G 18 37 41 16 21 80 4 100 26,57
182022000G 22 39 45 18 24 106 4 100 27,97
182028000G 28 44 50 21 27 145 4 60 33,64
182035000G 35 51 57 25 31 201 1 35 41,91
182042000G 42 59 65 28 35 260 1 20 59,28
182054000G 54 70 77 34 42 404 1 16 70,68
182076000G 76,1 108 118 53 63 1275 1 2 409,72
182088000G 88,9 132 131 72 71 1535 1 2 448,60
182108000G 108 155 160 80 85 2115 1 2 552,92

B 10 13
188 G
“T” RIDOTTO MFM
• REDUCING TEE MFM
• T-STÜCK MIT REDUZIERTEM ABGANG A/I/A
• TÉ RÉDUIT MFM
• TE REDUCIDA MHM
MATERIAL: AISI 316L – 1.4404
O-RING: HNBR giallo - yellow - Gelb - jaune -
amarillo
De
L1
Z2
L2
CODE mm mm mm mm g €
188028022G 28 x 22 x 28 52,5 47 26 138 4 48 51,16
188035022G 35 x 22 x 35 60 50,5 29,5 185 1 30 57,77
188035028G 35 x 28 x 35 60 53,5 30,5 193 1 30 63,15
188042028G 42 x 28 x 42 69 57 34 256 1 20 70,09
188054028G 54 x 28 x 28 73,5 64,5 41,5 334 1 16 79,50

1/2025
