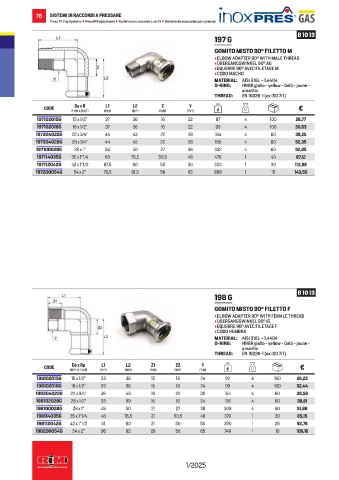

Page 78 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

76 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 10 13
197 G
GOMITO MISTO 90° FILETTO M
• ELBOW ADAPTER 90° WITH MALE THREAD
• ÜBERGANGSWINKEL 90° AG
• EQUERRE 90° AVEC FILETAGE M
• CODO MACHO
MATERIAL: AISI 316L – 1.4404
O-RING: HNBR giallo - yellow - Gelb - jaune -
amarillo
THREAD: EN 10226-1 (ex ISO 7/1)

Z
L2
L1
De x R
Y
CODE mm x inch mm mm mm mm g €
197102015G 15 x 1/2” 37 36 16 22 87 4 100 26,77
197102018G 18 x 1/2” 37 36 16 22 93 4 100 30,63
197304022G 22 x 3/4” 44 43 22 28 164 4 60 39,25
197304028G 28 x 3/4” 44 45 22 28 195 4 60 52,35
197100028G 28 x 1” 56 50 27 36 332 4 60 52,85
197114035G 35 x 1”1/4 63 76,5 50,5 46 476 1 40 67,12
197112042G 42 x 1”1/2 67,5 80 50 50 533 1 30 112,98
197200054G 54 x 2” 78,5 91,5 56 65 899 1 15 143,50

B 10 13
198 G

GOMITO MISTO 90° FILETTO F
• ELBOW ADAPTER 90° WITH FEMALE THREAD
• ÜBERGANGSWINKEL 90° IG
• EQUERRE 90° AVEC FILETAGE F
• CODO HEMBRA
MATERIAL: AISI 316L – 1.4404
O-RING: HNBR giallo - yellow - Gelb - jaune -
amarillo
THREAD: EN 10226-1 (ex ISO 7/1)
L2
L1
De x Rp
Z1
Y
Z2
CODE mm x inch mm mm mm mm mm g €
198102015G 15 x 1/2” 33 36 15 16 24 92 4 100 28,23
198102018G 18 x 1/2” 33 36 15 16 24 99 4 100 32,44
198304022G 22 x 3/4” 38 43 19 22 30 154 4 60 39,58
198102028G 28 x 1/2” 33 39 15 16 24 126 4 60 38,61
198100028G 28 x 1” 48 50 21 27 38 309 4 60 51,68
198114035G 35 x 1”1/4 48 76,5 21 50,5 46 379 1 30 85,15
198112042G 42 x 1”1/2 51 80 21 50 50 390 1 25 92,76
198200054G 54 x 2” 66 92 26 56 65 749 1 10 108,16
