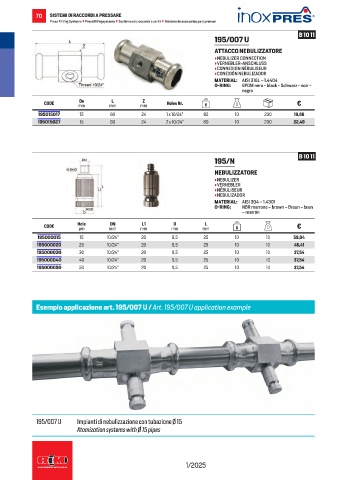

Page 72 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

70 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 10 11
195/007 U
ATTACCO NEBULIZZATORE
• NEBULIZER CONNECTION
• VERNEBLER-ANSCHLUSS
• CONNEXION NÉBULISEUR
• CONEXIÓN NEBULIZADOR
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro

De
L
Z
CODE mm mm mm Holes Nr. g €
195015017 15 60 24 1 x 10/24” 82 10 200 19,86
195015027 15 60 24 2 x 10/24” 80 10 200 22,49

B 10 11
195/N
NEBULIZZATORE
• NEBULIZER
• VERNEBLER
• NÉBULISEUR
• NEBULIZADOR
MATERIAL: AISI 304 – 1.4301
O-RING: NBR marrone – brown – Braun – brun
– marrón
L1
DN
L
D
CODE Hole inch mm mm mm g €
μm
195000015 15 10/24” 20 9,5 25 10 10 59,04
195000020 20 10/24” 20 9,5 25 10 10 46,41
195000030 30 10/24” 20 9,5 25 10 10 37,54
195000040 40 10/24” 20 9,5 25 10 10 37,54
195000050 50 10/24” 20 9,5 25 10 10 37,54

Esempio applicazione art. 195/007 U / Art. 195/007 U application example

195/007 U Impianti di nebulizzazione con tubazione Ø 15
Atomization systems with Ø 15 pipes

1/2025
