SISTEMI DI RACCORDI A PRESSARE 65
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

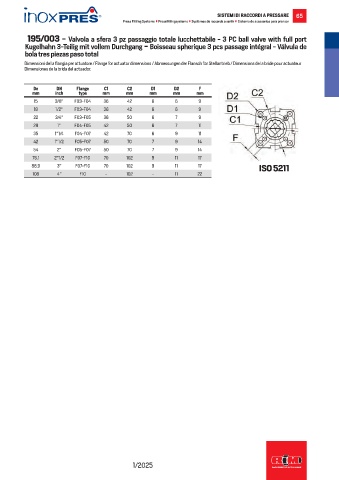

195/003 - Valvola a sfera 3 pz passaggio totale lucchettabile - 3 PC ball valve with full port
Kugelhahn 3-Teilig mit vollem Durchgang - Boisseau spherique 3 pcs passage intégral - Válvula de
bola tres piezas paso total
Dimensioni della flangia per attuatore / Flange for actuator dimensions / Abmessungen der Flansch für Stellantrieb / Dimensions de la bride pour actuateur
Dimensiones de la brida del actuador.

De DN Flange C1 C2 D1 D2 F
mm inch type mm mm mm mm mm
15 3/8" F03-F04 36 42 6 6 9
18 1/2" F03-F04 36 42 6 6 9
22 3/4" F03-F05 36 50 6 7 9
28 1" F04-F05 42 50 6 7 11
35 1"1/4 F04-F07 42 70 6 9 11
42 1"1/2 F05-F07 50 70 7 9 14
54 2" F05-F07 50 70 7 9 14
76,1 2"1/2 F07-F10 70 102 9 11 17
88,9 3" F07-F10 70 102 9 11 17 ISO 5211
108 4" F10 - 102 - 11 22
