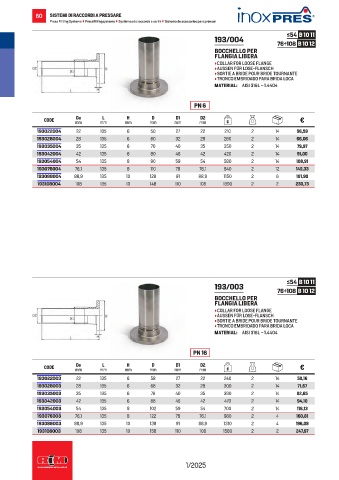

Page 62 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

60 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

≤54 B 10 11
193/004
76÷108 B 10 12
BOCCHELLO PER
FLANGIA LIBERA
• COLLAR FOR LOOSE FLANGE
• AUSSEN FÜR LOSE-FLANSCH
• SORTIE A BRIDE POUR BRIDE TOURNANTE
• TRONCO EMBRIDADO PARA BRIDA LOCA
MATERIAL: AISI 316L – 1.4404

PN 6

H
De
L
D2
D1
D
CODE mm mm mm mm mm mm g €
193022004 22 135 6 50 27 22 210 2 14 56,59
193028004 28 135 6 60 32 28 260 2 14 66,06
193035004 35 135 6 70 40 35 350 2 14 79,97
193042004 42 135 6 80 46 42 420 2 14 91,00
193054004 54 135 8 90 59 54 580 2 14 108,91
193076004 76,1 135 8 110 78 76,1 840 2 12 149,33
193088004 88,9 135 10 128 91 88,9 1150 2 6 181,90
193108004 108 135 10 148 110 108 1390 2 2 230,73

≤54 B 10 11
193/003
76÷108 B 10 12
BOCCHELLO PER
FLANGIA LIBERA
• COLLAR FOR LOOSE FLANGE
• AUSSEN FÜR LOSE-FLANSCH
• SORTIE A BRIDE POUR BRIDE TOURNANTE
• TRONCO EMBRIDADO PARA BRIDA LOCA
MATERIAL: AISI 316L – 1.4404

PN 16

H
L
De
D
D2
D1
CODE mm mm mm mm mm mm g €
193022003 22 135 6 58 27 22 240 2 14 58,16
193028003 28 135 6 68 32 28 300 2 14 71,67
193035003 35 135 6 78 40 35 390 2 14 82,65
193042003 42 135 6 88 46 42 470 2 14 94,10
193054003 54 135 8 102 59 54 700 2 14 118,13
193076003 76,1 135 8 122 78 76,1 980 2 4 160,81
193088003 88,9 135 10 138 91 88,9 1310 2 4 196,08
193108003 108 135 10 158 110 108 1580 2 2 247,97

1/2025
