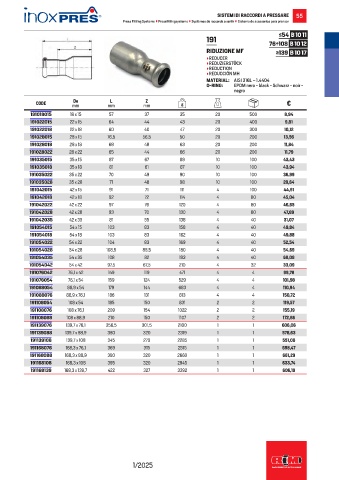

Page 57 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 55
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

≤54 B 10 11
191
76÷108 B 10 12
RIDUZIONE MF ≥139 B 10 17
• REDUCER
• REDUZIERSTÜCK
• REDUCTION
• REDUCCIÓN MH
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro

Z
De
L
CODE mm mm mm g €
191018015 18 x 15 57 37 35 20 500 8,94
191022015 22 x 15 64 44 43 20 400 9,81
191022018 22 x 18 60 40 47 20 300 10,12
191028015 28 x 15 76,5 56,5 50 20 200 13,56
191028018 28 x 18 68 48 63 20 200 11,84
191028022 28 x 22 65 44 66 20 200 11,79
191035015 35 x 15 87 67 89 10 100 43,43
191035018 35 x 18 81 61 87 10 100 43,94
191035022 35 x 22 70 49 90 10 100 36,99
191035028 35 x 28 71 48 98 10 100 28,64
191042015 42 x 15 91 71 111 4 100 44,91
191042018 42 x 18 92 72 114 4 80 45,04
191042022 42 x 22 97 76 120 4 80 46,65
191042028 42 x 28 93 70 130 4 80 47,69
191042035 42 x 35 81 55 138 4 40 31,07
191054015 54 x 15 103 83 158 4 40 49,84
191054018 54 x 18 103 83 162 4 40 49,88
191054022 54 x 22 104 83 169 4 40 52,54
191054028 54 x 28 108,5 85,5 180 4 40 54,69
191054035 54 x 35 108 82 193 4 40 68,09
191054042 54 x 42 97,5 67,5 210 4 32 33,09
191076042 76,1 x 42 149 119 471 4 4 99,78
191076054 76,1 x 54 159 124 529 4 4 101,98
191088054 88,9 x 54 179 144 683 4 4 110,94
191088076 88,9 x 76,1 186 131 813 4 4 150,72
191108054 108 x 54 185 150 831 2 2 119,57
191108076 108 x 76,1 209 154 1022 2 2 155,19
191108088 108 x 88,9 210 150 1107 2 2 172,86
191139076 139,7 x 76,1 356,5 301,5 2100 1 1 606,06
191139088 139,7 x 88,9 380 320 2319 1 1 578,63
191139108 139,7 x 108 345 270 2285 1 1 551,08
191168076 168,3 x 76,1 369 315 2515 1 1 698,47
191168088 168,3 x 88,9 380 320 2660 1 1 661,29
191168108 168,3 x 108 395 320 2945 1 1 633,74
191168139 168,3 x 139,7 422 327 3392 1 1 606,19

1/2025
