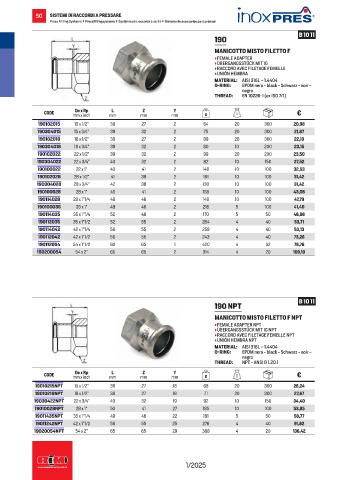

Page 52 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

50 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 10 11
190
MANICOTTO MISTO FILETTO F
• FEMALE ADAPTER
• ÜBERGANGSSTÜCK MIT IG
• RACCORD AVEC FILETAGE FEMELLE
• UNIÓN HEMBRA
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro
THREAD: EN 10226-1 (ex ISO 7/1)

De x Rp
L
Y
Z
CODE mm x inch mm mm mm g €
190102015 15 x 1/2” 38 27 2 64 20 300 20,98
190304015 15 x 3/4” 39 32 2 75 20 300 21,87
190102018 18 x 1/2” 38 27 2 89 20 300 22,13
190304018 18 x 3/4” 39 32 2 80 10 200 23,15
190102022 22 x 1/2” 39 32 2 99 20 200 23,50
190304022 22 x 3/4” 40 32 2 82 10 150 27,52
190100022 22 x 1” 43 41 2 148 10 100 32,53
190102028 28 x 1/2” 41 38 2 161 10 100 31,42
190304028 28 x 3/4” 42 38 2 130 10 100 31,42
190100028 28 x 1” 45 41 2 158 10 100 43,08
190114028 28 x 1”1/4 48 46 2 148 10 100 47,79
190100035 35 x 1” 49 46 2 216 5 100 41,40
190114035 35 x 1”1/4 52 46 2 170 5 50 46,98
190112035 35 x 1”1/2 52 55 2 284 4 40 53,71
190114042 42 x 1”1/4 56 55 2 259 4 40 53,13
190112042 42 x 1”1/2 56 55 2 243 4 40 73,26
190112054 54 x 1”1/2 60 65 1 420 4 32 79,76
190200054 54 x 2” 65 65 2 314 4 20 109,10

B 10 11
190 NPT

MANICOTTO MISTO FILETTO F NPT
• FEMALE ADAPTER NPT
• ÜBERGANGSSTÜCK MIT IG NPT
• RACCORD AVEC FILETAGE FEMELLE NPT
• UNIÓN HEMBRA NPT
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro
THREAD: NPT - ANSI B 1.20.1
L
Y
De x Rp
Z
CODE mm x inch mm mm mm g €
19010215NPT 15 x 1/2” 38 27 18 68 20 300 26,24
19010218NPT 18 x 1/2” 38 27 18 71 20 300 27,67
19030422NPT 22 x 3/4” 40 32 19 92 10 150 34,40
19010028NPT 28 x 1” 50 41 27 185 10 100 53,85
19011435NPT 35 x 1”1/4 49 46 22 181 5 50 58,77
19011242NPT 42 x 1”1/2 56 55 25 276 4 40 91,62
19020054NPT 54 x 2” 65 65 29 388 4 20 136,42
