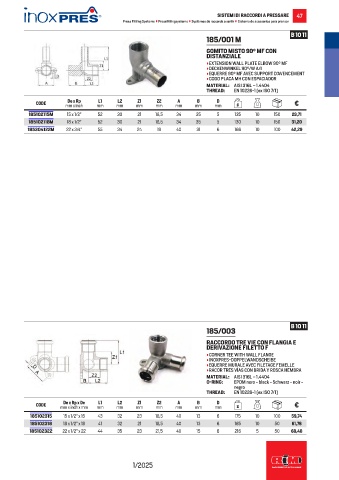

Page 49 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 47
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 10 11
185/001 M
GOMITO MISTO 90° MF CON
DISTANZIALE
• EXTENSION WALL PLATE ELBOW 90° MF
• DECKENWINKEL 90°/W A/I
• EQUERRE 90° MF AVEC SUPPORT D’AVENCEMENT
• CODO PLACA MH CON ESPACIADOR
MATERIAL: AISI 316L – 1.4404
THREAD: EN 10226-1 (ex ISO 7/1)

Z1
Z2
A
B
L2
L1
De x Rp
D
CODE mm x inch mm mm mm mm mm mm mm g €
185102115M 15 x 1/2” 52 30 21 16,5 34 35 5 135 10 150 29,71
185102118M 18 x 1/2” 52 30 21 16,5 34 35 5 130 10 150 31,20
185304122M 22 x 3/4” 55 34 24 19 40 31 6 166 10 100 42,29

B 10 11
185/003
RACCORDO TRE VIE CON FLANGIA E
DERIVAZIONE FILETTO F
• CORNER TEE WITH WALL FLANGE
• INOXPRES-DOPPELWANDSCHEIBE
• EQUERRE MURALE AVEC FILETAGE FEMELLE
• RACOR TRES VÍAS CON BRIDA Y ROSCA HEMBRA
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro
THREAD: EN 10226-1 (ex ISO 7/1)

D
A
Z2
B
De x Rp x De
Z1
L1
L2
CODE mm x inch x mm mm mm mm mm mm mm mm g €
185102315 15 x 1/2” x 15 43 32 23 18,5 40 13 6 175 10 100 59,74
185102318 18 x 1/2” x 18 41 32 21 18,5 40 13 6 165 10 50 61,76
185102322 22 x 1/2” x 22 44 35 23 21,5 40 15 6 216 5 50 68,48
1/2025
