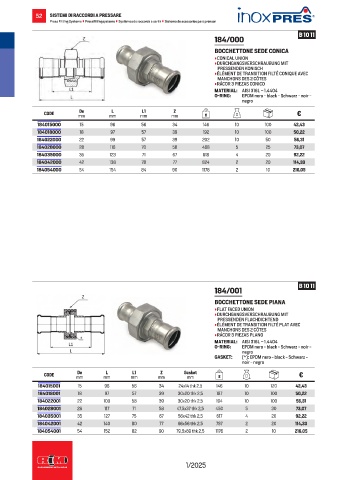

Page 54 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

52 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 10 11
184/000
BOCCHETTONE SEDE CONICA
• CONICAL UNION
• DURCHGANGSVERSCHRAUBUNG MIT
PRESSENDEN KONISCH
• ÉLÉMENT DE TRANSITION FILTÉ CONIQUE AVEC
MANCHONS DES 2 CÔTES
• RÁCOR 3 PIEZAS CONICO
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro
L
De
Z
L1
CODE mm mm mm mm g €
184015000 15 96 56 34 146 10 100 42,43
184018000 18 97 57 39 192 10 100 50,22
184022000 22 99 57 39 202 10 50 56,31
184028000 28 116 70 58 468 5 25 73,07
184035000 35 123 71 67 618 4 20 92,22
184042000 42 138 78 77 824 2 20 114,33
184054000 54 154 84 90 1178 2 10 216,05

B 10 11
184/001
BOCCHETTONE SEDE PIANA
• FLAT FACED UNION
• DURCHGANGSVERSCHRAUBUNG MIT
PRESSENDEN FLACHDICHTEND
• ÉLÉMENT DE TRANSITION FILTÉ PLAT AVEC
MANCHONS DES 2 CÔTES
• RÁCOR 3 PIEZAS PLANO
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro
GASKET: (*): EPDM nero - black - Schwarz -
noir - negro
Z
L1
De
L
CODE mm mm mm mm Gasket g €
mm
184015001 15 96 56 34 24x14 thk 2,5 146 10 120 42,43
184018001 18 97 57 39 30x20 thk 2,5 187 10 100 50,22
184022001 22 100 58 39 30x20 thk 2,5 194 10 100 56,31
184028001 28 117 71 58 47,5x37 thk 2,5 450 5 30 73,07
184035001 35 127 75 67 56x42 thk 2,5 617 4 20 92,22
184042001 42 140 80 77 66x56 thk 2,5 797 2 20 114,33
184054001 54 152 82 90 79,5x69 thk 2,5 1176 2 10 216,05

1/2025
