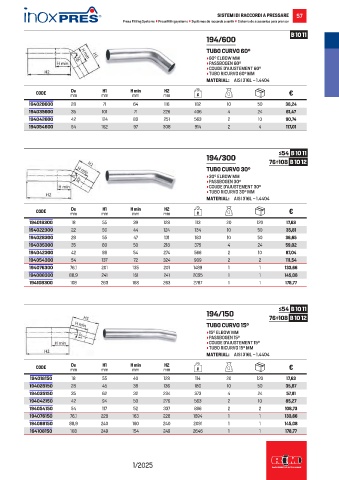

Page 59 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 57
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 10 11
194/600
TUBO CURVO 60°
• 60° ELBOW MM
• PASSBOGEN 60°
• COUDE D’AJUSTEMENT 60°
• TUBO RICURVO 60° MM
MATERIAL: AISI 316L – 1.4404
H1
De
H2
CODE mm mm H min mm g €
mm
194028600 28 71 64 116 182 10 50 38,24
194035600 35 101 71 226 406 4 24 61,47
194042600 42 124 80 251 563 2 10 90,74
194054600 54 162 97 308 914 2 4 117,01

≤54 B 10 11
194/300
76÷108 B 10 12
TUBO CURVO 30°
• 30° ELBOW MM
• PASSBOGEN 30°
• COUDE D’AJUSTEMENT 30°
• TUBO RICURVO 30° MM
MATERIAL: AISI 316L – 1.4404
H1
De
H2
CODE mm mm H min mm g €
mm
194018300 18 55 39 128 113 20 120 17,63
194022300 22 50 44 124 134 10 50 35,81
194028300 28 55 47 131 183 10 50 36,65
194035300 35 80 50 218 375 4 24 59,02
194042300 42 98 54 274 566 2 10 87,04
194054300 54 137 72 324 909 2 2 111,54
194076300 76,1 201 135 201 1489 1 1 133,66
194088300 88,9 241 161 241 2095 1 1 145,08
194108300 108 263 168 263 2787 1 1 178,77

≤54 B 10 11
194/150
76÷108 B 10 12
TUBO CURVO 15°
• 15° ELBOW MM
• PASSBOGEN 15°
• COUDE D’AJUSTEMENT 15°
• TUBO RICURVO 15° MM
MATERIAL: AISI 316L – 1.4404
H2
H1
De
CODE mm mm H min mm g €
mm
194018150 18 55 40 128 114 20 120 17,63
194028150 28 45 38 136 180 10 50 35,87
194035150 35 62 32 234 373 4 24 57,91
194042150 42 94 50 276 563 2 10 85,27
194054150 54 117 52 337 896 2 2 108,73
194076150 76,1 228 163 228 1694 1 1 133,66
194088150 88,9 240 160 240 2091 1 1 145,08
194108150 108 249 154 249 2646 1 1 178,77

1/2025
