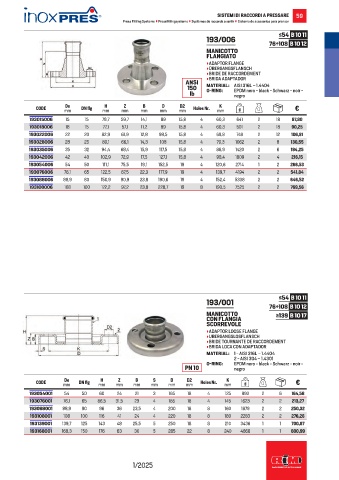

Page 61 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA
P. 61
SISTEMI DI RACCORDI A PRESSARE 59
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar
≤54 B 10 11
193/006
76÷108 B 10 12
MANICOTTO
FLANGIATO
• ADAPTOR FLANGE
• ÜBERGANGSFLANSCH
• BRIDE DE RACCORDEMENT
• BRIDA ADAPTADOR
ANSI
150 MATERIAL: AISI 316L – 1.4404
O-RING:
EPDM nero - black - Schwarz - noir -
lb negro
Z
K
B
D2
D
H
De
CODE mm DN flg mm mm mm mm mm Holes Nr. mm g €
193015006 15 15 79,7 59,7 14,1 89 15,8 4 60,3 641 2 18 87,80
193018006 18 15 77,1 57,1 11,2 89 15,8 4 60,3 501 2 18 90,25
193022006 22 20 82,9 61,9 12,8 98,5 15,8 4 69,8 749 2 12 106,81
193028006 28 25 89,1 66,1 14,3 108 15,8 4 79,3 1062 2 8 130,55
193035006 35 32 94,4 68,4 15,9 117,5 15,8 4 88,9 1420 2 6 184,25
193042006 42 40 102,9 72,9 17,5 127,1 15,8 4 98,4 1809 2 4 216,15
193054006 54 50 111,1 75,5 19,1 152,5 19 4 120,6 2714 1 2 266,53
193076006 76,1 65 122,5 67,5 22,3 177,9 19 4 139,7 4194 2 2 541,84
193088006 88,9 80 150,9 90,9 23,8 190,6 19 4 152,4 5338 2 2 646,52
193108006 108 100 172,2 97,2 23,8 228,7 19 8 190,5 7525 2 2 769,56
≤54 B 10 11
193/001
76÷108 B 10 12
MANICOTTO ≥139 B 10 17
CON FLANGIA
SCORREVOLE
• ADAPTOR LOOSE FLANGE
• UBERGANGSLOSFLANSCH
• BRIDE TOURNANTE DE RACCORDEMENT
• BRIDA LOCA CON ADAPTADOR
MATERIAL: 1 - AISI 316L – 1.4404
2 - AISI 304 – 1.4301
O-RING: EPDM nero - black - Schwarz - noir -
PN 10 negro
D
De
S
K
Z
D2
B
H
CODE mm DN flg mm mm mm mm mm mm Holes Nr. mm g €
193054001 54 50 60 24 21 3 165 18 4 125 893 2 6 164,58
193076001 76,1 65 86,5 31,5 23 4 185 18 4 145 1623 2 2 213,27
193088001 88,9 80 96 36 23,5 4 200 18 8 160 1879 2 2 250,32
193108001 108 100 116 41 24 4 220 18 8 180 2283 2 2 276,26
193139001 139,7 125 143 48 25,5 5 250 18 8 210 3436 1 1 700,87
193168001 168,3 150 176 63 30 5 285 22 8 240 4668 1 1 800,99
1/2025
